欧美亚洲日韩在线在线影院,国产香蕉尹人在线观看视频,国产精品极品美女自在线观看免费,亚洲中文久久精品无码浏不卡,久久婷婷五月综合中文字幕,国产午夜亚洲精品不卡网站,99热在线精品国产观看,狠狠噜天天噜日日噜av

固溶和時效溫度對TC6鈦合金棒顯微組織與力學性能的影響

發(fā)布時間: 2024-09-19 11:36:07    瀏覽次數(shù): 180

Ti-6Al-2.5Mo-1.5Cr-0.5Fe-0.3Si是一種馬氏體型兩相熱強鈦合金,俄羅斯牌號為VT3-1,我國對應(yīng)牌號為TC6,該合金除具有比強度高、抗腐蝕性好等優(yōu)點外,還具有良好的塑性,其服役溫度可達450℃,是一種“全能型”鈦合金結(jié)構(gòu)材料。該合金常被用于制造航空發(fā)動機葉片、渦輪盤等重要部件,并在前蘇聯(lián)航空發(fā)動機上獲得了廣泛的應(yīng)用,也可以用于制造飛機的隔框、緊固件等[1-3]。由于TC6合金在退火后具有較高的塑性和韌性,同時又具有較高的強度,作為一種結(jié)構(gòu)鈦合金,能夠很好的滿足工程設(shè)計指標要求,因此大部分構(gòu)件都采用退火狀態(tài)使用,大量文獻也都集中在該合金退火后的顯微組織和力學性能等研究[4-6]。

近年來,隨著航空航天工業(yè)的發(fā)展,對結(jié)構(gòu)鈦合金提出了更高的強度要求(如抗拉強度≥1300MPa),工程上應(yīng)用最廣泛的Ti-6Al-4V合金難以滿足這種需求,因此催生了一系列近β型鈦合金的發(fā)展,但是這些合金密度大、加工范圍小、成本大、強度和塑性匹配比較難控制[7],不利于工程應(yīng)用,然而,對于兩相鈦合金來說,更容易通過熱處理來調(diào)節(jié)兩相的比例,使合金在較高強度下能保持理想的塑性,因此采用合適的雙相鈦合金制造高強鈦合金是一種較好的思路。此外,TC6合金相比于Ti-6Al-4V合金,β穩(wěn)定化元素含量更多,熱加工性和淬透性較好[8],更合適制造大規(guī)格尺寸的高強度緊固件。鑒于此,為了拓展該合金的使用以及了解影響力學性能的因素具有重要的工程意義。

為了使TC6合金能夠成為高強鈦合金,已經(jīng)有部分文獻開展了固溶和時效工藝對該合金顯微組織和性能的研究,但對其開展了一些研究主要集中于不同的熱處理工藝方面,如通過普通退火、等溫退火、雙重退火和固溶時效等工藝,得到等軸組織、雙態(tài)組織和片狀組織等不同顯微組織,對比其不同組織具有的力學性能,以此指導生產(chǎn)實踐,然而缺乏對該合金在更寬泛的溫度處理后顯微組織演化和力學性能變化的認識。雙相鈦合金在不同熱處理過程中存在不同的相變,例如擴散相變和馬氏體相變等,極易產(chǎn)生多變的組織及性能[9,10]。因此,系統(tǒng)地分析該合金在寬泛的熱處理溫度處理后顯微組織演變、各相之間相互轉(zhuǎn)變情況及相應(yīng)的性能,是全面了解該合金的基礎(chǔ)。

為了豐富對TC6合金的認識,深入挖掘該材料潛在的性能,本工作系統(tǒng)研究了不同固溶和時效溫度處理后顯微組織的演變情況,重點探討了熱處理后各組成相的形成原因,分析和討論了固溶和時效后的不同顯微組織對性能的影響,同時,旨在獲取較佳的固溶時效工藝,為TC6合金在高強狀態(tài)下應(yīng)用提供參考。

1、實驗

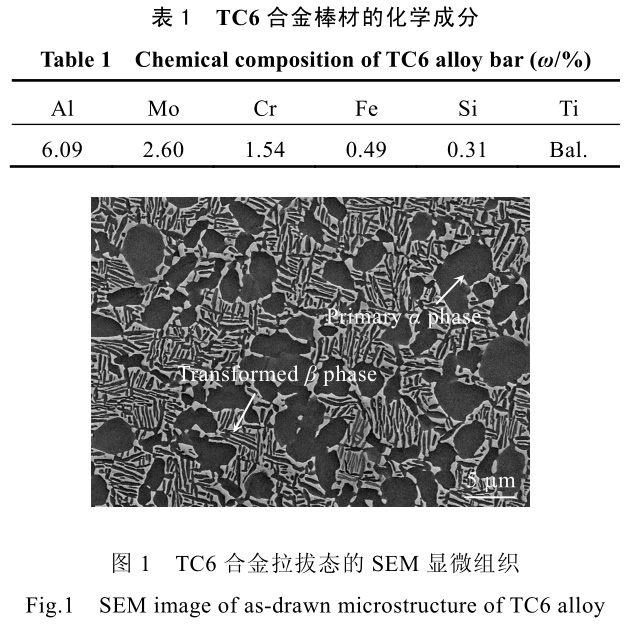

TC6合金鑄錠采用3次真空自耗電弧熔煉,鑄錠經(jīng)過開坯、鍛造、軋制、拉拔等工序制成直徑為Φ16mm的棒材,合金的化學成分如表1所示,合金的[Al]=7.11,[Mo]=6.15,用金相法測得合金的相變點Tβ為(970±5)℃。圖1為TC6合金拉拔態(tài)橫截面的顯微組織SEM照片,其為雙態(tài)組織,暗灰色區(qū)域為初生α相,灰白色區(qū)域為β轉(zhuǎn)變組織,β相中存在大量層片狀的次生α相。


本實驗以拉拔態(tài)的TC6合金棒材為原始材料,首先,進行不同溫度的固溶處理,其工藝為:800、840、880、920、960和1000℃保溫1.5h后水冷(WQ);其次,對于880/1.5h/WQ的樣品,進行不同溫度的時效處理,其分別為:300、400、500、550、600和700℃保溫4h后空冷(AC)。在D/Max-2400PC型X射線衍射儀上進行物相分析,采用Cu靶Kα射線,掃描角度范圍20°~70°;采用FEI InspectF50場發(fā)射掃描電子顯微鏡(SEM)和JEM2100F透射電子顯微鏡(TEM)進行顯微組織觀察,在SEM形貌照片上進行初生α相體積分數(shù)的統(tǒng)計,每種熱處理狀態(tài)至少選用3張照片;對不同溫度固溶和時效處理后的棒材加工成標準光滑拉伸試樣(M16×Φ10),采用SANS-CMT5205萬能試驗機檢測室溫拉伸性能,拉伸試驗采用恒定拉伸速度為1mm/min。

2、結(jié)果與討論

2.1TC6合金相組成和顯微組織隨固溶溫度的演變

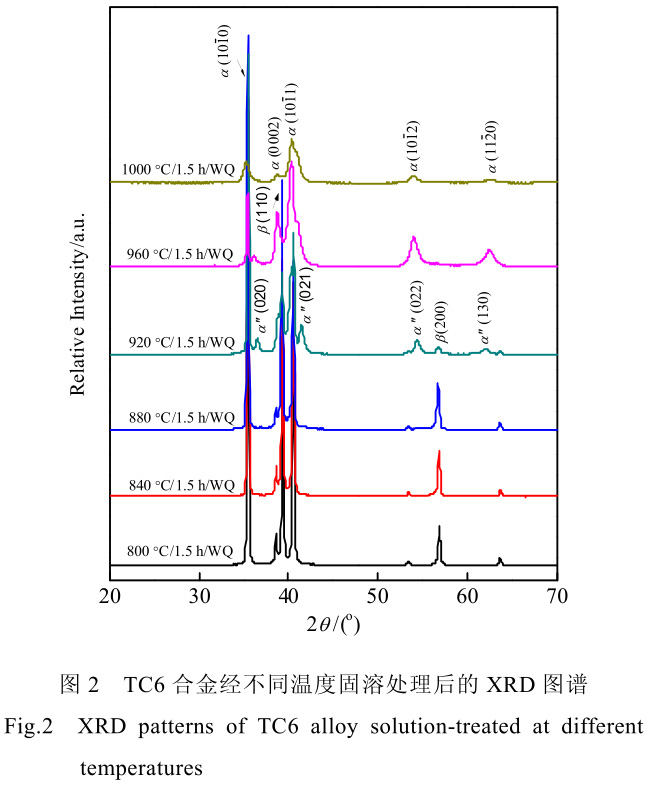

圖2為TC6合金經(jīng)過不同溫度固溶處理后的XRD圖譜。如圖所示,在800~880℃固溶溫度范圍內(nèi),合金由α相和β相組成;當溫度升高到920~960℃后,圖譜上有明顯的斜方馬氏體α″相衍射峰,此時合金由α相,β相和α″相組成;當溫度超過相變點后(1000℃),β相和α″相峰消失,合金由六方馬氏體α'相組成。

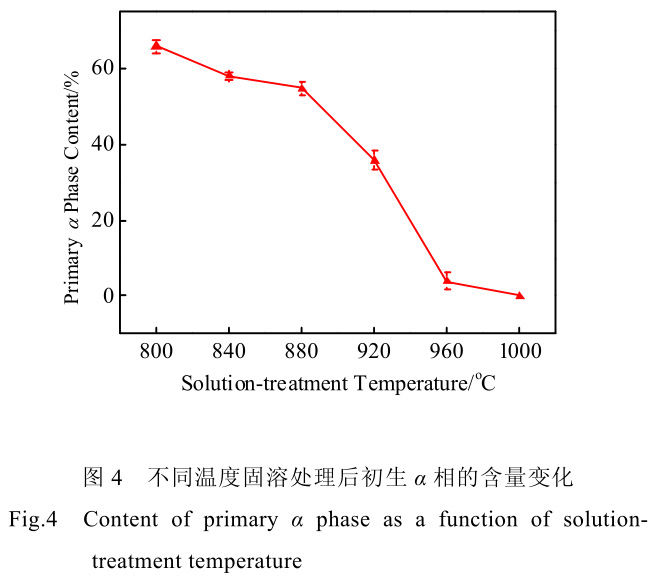

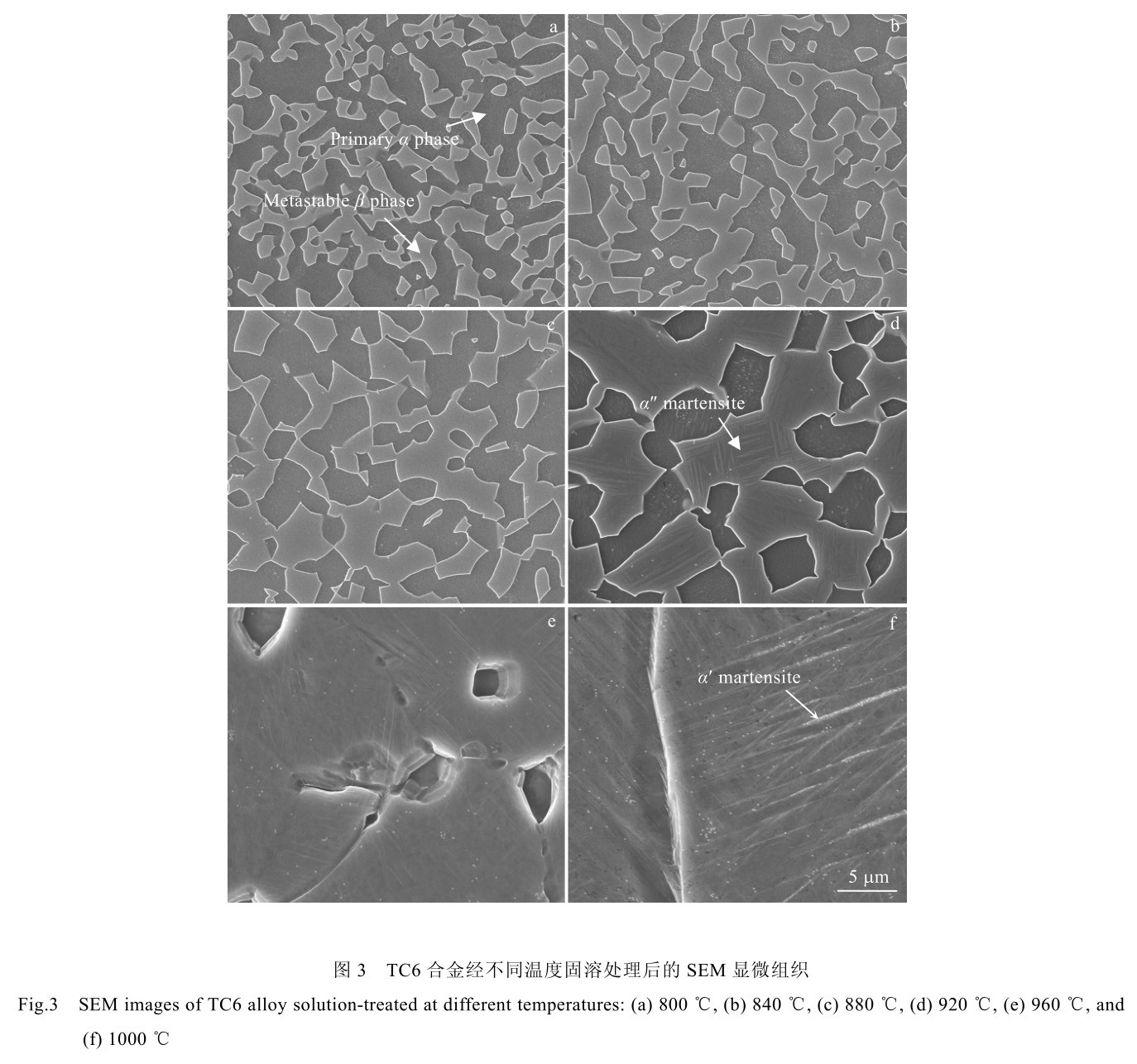

圖3為TC6合金經(jīng)過不同溫度固溶處理后的顯微組織??梢姡?00~880℃固溶處理后,合金由等軸的初生α相和亞穩(wěn)β相組成,隨著溫度的升高,兩相尺寸變大;當固溶溫度920~960℃時,β相里面有明顯細針狀馬氏體α'相析出;當固溶溫度為1000℃時,合金演變?yōu)榈湫痛执筢槧铖R氏體α'相。圖4為初生α相的含量隨固溶溫度的變化趨勢。從圖中可知,初生α相隨固溶溫度升高先緩慢降低,當固溶溫度超過920℃后快速降低。



首先,在較低溫度固溶時(800~880℃),由于原始棒材在兩相區(qū)經(jīng)過塑性加工,使合金的晶粒發(fā)生明顯形變及晶格畸變,極大地提高了缺陷密度和由能,所以在后續(xù)加熱過程中,合金除發(fā)生α相到β相轉(zhuǎn)變外,兩相還會發(fā)生回復與再結(jié)晶來釋放能量。因此,原始的β轉(zhuǎn)變組織中片狀次生α相溶解,兩相隨著溫度升高逐漸等軸化并且長大,如圖3a~3c,需要指出的是,初生α相含量隨固溶溫度升高而降低,從65.8%降低到54.7%,然而此階段由于加熱溫度較低,初生α相減少量較小,β基體中β穩(wěn)定化元素含量較高,所以β基體穩(wěn)定性相對較高,隨后經(jīng)過水冷后,保留了高溫狀態(tài),即初生α相和亞穩(wěn)β相;其次,固溶溫度升高到920℃,高溫β相進一步增加,此時初生α相含量減少到35.8%,此時β基體的穩(wěn)定性明顯變?nèi)?,易于在隨后快速冷卻中產(chǎn)生切變的相變,可以觀察到大量的細針狀馬氏體α'相在過冷β相中析出,如圖3d所示;當固溶溫度升高到960℃(如圖3e),顯微組織中統(tǒng)計的初生α相含量僅為3.8%,此時α'相大量彌散分布在過冷β相里面;最后,當固溶溫度超過相變點,如圖3f所示,此時初生α相消失,粗大的高溫β相非常不穩(wěn)定,隨后水冷過程中全部轉(zhuǎn)變?yōu)榇执蟮摩?#39;相。

2.2固溶溫度對TC6合金拉伸性能的影響

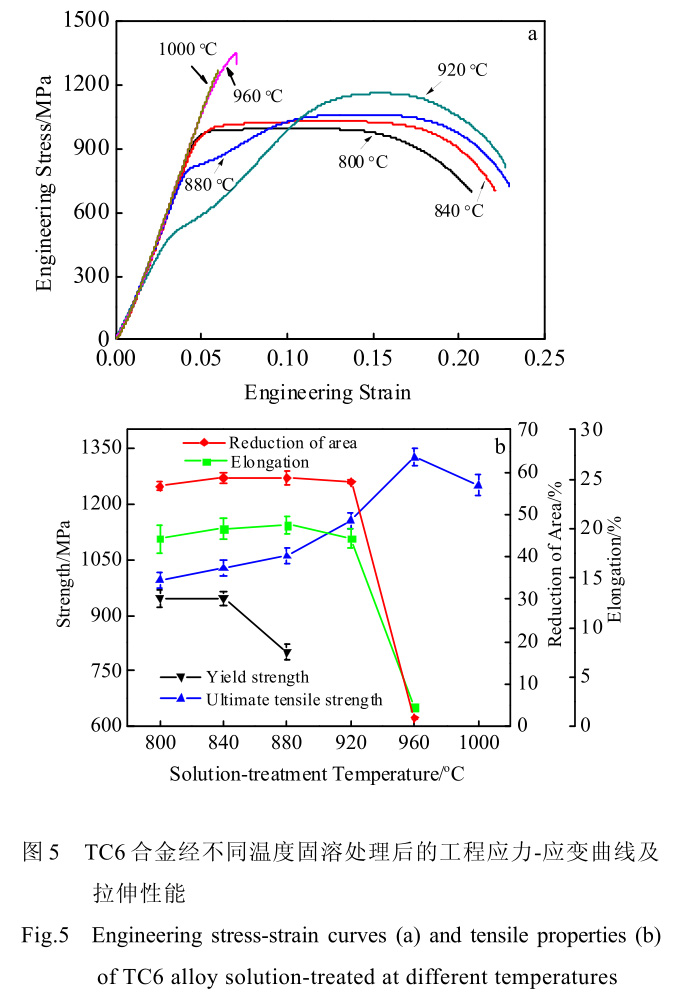

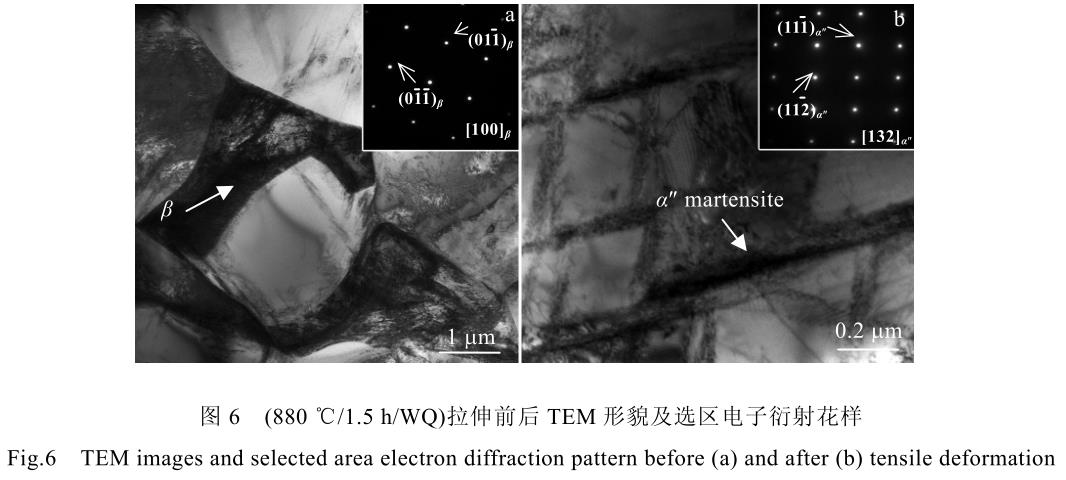

圖5為TC6合金經(jīng)過不同固溶溫度處理后的工程應(yīng)力-應(yīng)變曲線及拉伸性能,在800~840℃固溶處理后,總體上合金的強度和塑性隨著溫度升高稍微增加,從顯微組織和相組成上可知,合金發(fā)生了回復和再結(jié)晶,雖然晶粒尺寸隨著溫度升高長大,但顯微組織和元素分配更均勻,因此綜合性能有所提高;固溶溫度升高到880℃,如工程應(yīng)力-應(yīng)變曲線所示(圖5a),此時拉伸曲線上存在雙屈服現(xiàn)象,由于屈服強度取第1個屈服點,因此屈服強度明顯降低,隨固溶溫度升高,亞穩(wěn)β相含量增加。因此,β基體中的β穩(wěn)定化元素含量降低,β相穩(wěn)定性變差,從拉伸前后TEM形貌和選取電子衍射結(jié)果看(圖6),拉伸后β相中有大量的斜方馬氏體α″相存在。由此可知,在拉伸變形的初期,部分亞穩(wěn)β相應(yīng)力誘變?yōu)棣痢逑郲11-13],馬氏體相變?yōu)橹鲗У乃苄宰冃?,產(chǎn)生第1個較低的屈服點,隨著α″相含量的增加,馬氏體相變所需應(yīng)力超過α和β相的屈服應(yīng)力,位錯滑移為主導的塑性變形,產(chǎn)生第2個屈服點;當920℃固溶處理后,同樣產(chǎn)生雙屈服現(xiàn)象,此時β相穩(wěn)定性變得更差,亞穩(wěn)β相更容易應(yīng)力誘變α″相,同時由于β相中本身存在大量的彌散細針狀α″相,導致第1個屈服點更低,另外,大量的α″相引起明顯的彌散強化,合金的抗拉強度明顯提高,此時組織中保留了一定量的初生α相(圖3d),等軸初生α相可以改善合金的塑性[14,15],故塑性降低不明顯;隨溫度繼續(xù)升高到960℃(接近β轉(zhuǎn)變點),α″相彌散強化效果繼續(xù)增加,但初生α相基本消失,因此塑性明顯降低,拉伸試樣發(fā)生脆斷;當合金在超過相變點溫度處理后(1000℃),原始粗大的β相及水冷形成的粗大針狀α'相導致合金抗拉強度下降,拉伸為脆性斷裂。



2.3TC6合金相組成和顯微組織隨時效溫度的演變

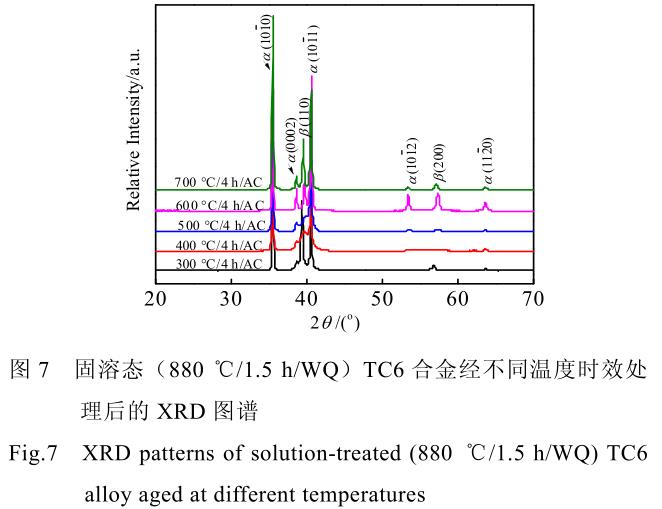

圖7為固溶態(tài)(880/1.5h/WQ℃)TC6合金經(jīng)過不同溫度時效處理后的XRD圖譜。如圖所示,所有時效的試樣均是由α相和β相兩相組成。

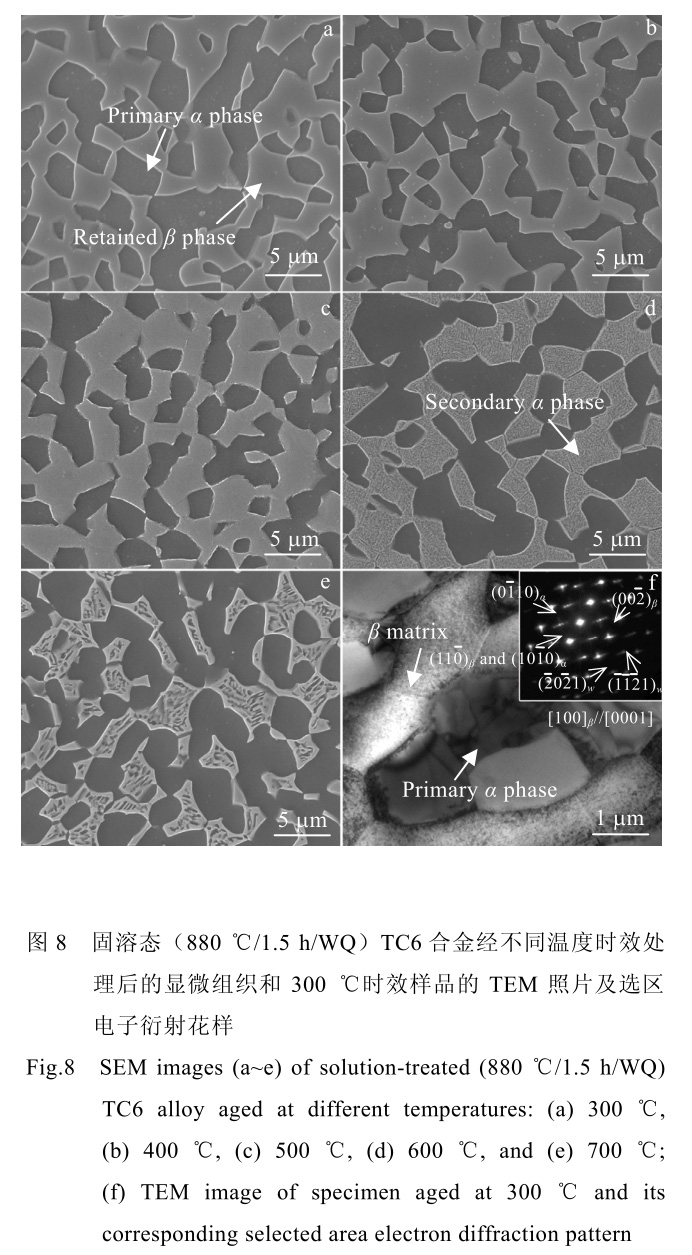

圖8為固溶態(tài)(880/1.5h/WQ℃)TC6合金經(jīng)過不同溫度時效處理后的顯微組織。經(jīng)880/1.5h/WQ℃處理的樣品中無馬氏體相析出,合金由α相和β相組成,兩相各占50%左右(圖3c)。隨后的時效過程主要是亞穩(wěn)β相轉(zhuǎn)變?yōu)棣料嗟倪^程,經(jīng)300~500℃時效處理后,如圖8a,8b和8c所示,α相和β相的形貌、大小變化不明顯,統(tǒng)計的初生α相含量基本維持在50%左右,在較低溫度時效過程中,合金元素擴散不明顯,初生α相穩(wěn)定,但是由圖8f可以看出,該合金在300℃時效處理后,主要是β基體內(nèi)部產(chǎn)生轉(zhuǎn)變,β基體TEM形貌及選取電子衍射花樣顯示有次生α相及ω相,需要指出的是,ω相在XRD譜上沒有明顯的特征峰,并且隨著溫度的升高,不穩(wěn)定的ω相會轉(zhuǎn)化為α相[16];當時效溫度達到600℃,固溶處理后的亞穩(wěn)β相分解成穩(wěn)定α相和β相,隨著時效溫度升高,元素擴散加劇,除了大量次生α相彌散分布在β基體中,可以觀察到初生α相的集聚長大;700℃時效處理后,初生α相進一步聚集長大且含量增加,次生α粗逐漸粗化,呈層片狀在分布在β基體上。


2.4時效溫度對TC6合金拉伸性能的影響

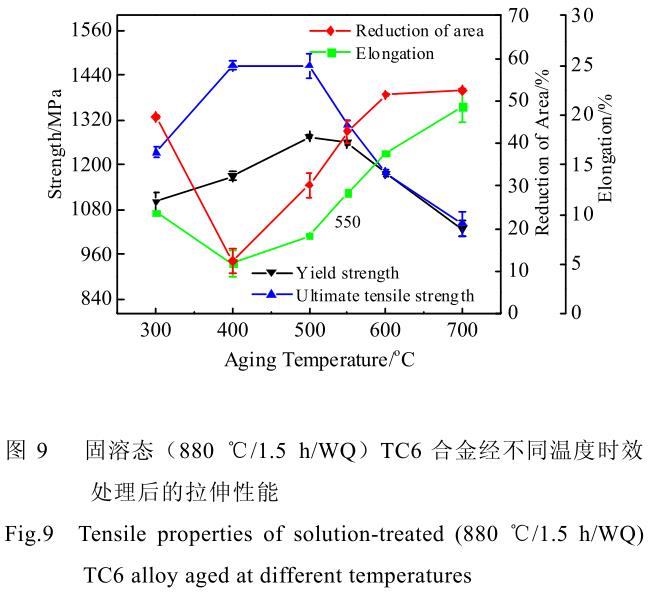

圖9為固溶態(tài)(880/1.5h/WQ℃)TC6合金經(jīng)過不同時效溫度處理后的拉伸性能。首先經(jīng)300/5℃h/AC時效的樣品,與原始固溶態(tài)相比,合金強度有了明顯提升但塑性降低,此時雖然時效溫度較低,且從SEM上觀察該合金保留了固溶態(tài)的形貌,α和β相的體積分數(shù)變化不明顯,但是從TEM上分析可知,β基體中已經(jīng)開始析出次生α相和ω相,這些彌散的次生α相和ω相導致合金強度升高塑性降低,尤其是ω相析出使合金塑性明顯下降;當時效溫度為400℃時,合金元素進一步擴散,析出更多彌散的次生α相和ω相,合金的抗拉強度繼續(xù)升高塑性下降;當時效溫度升高到500℃,強度保持在較高值,合金的塑性得到提升(延伸率7.9%,斷面收縮率30.3%),但塑性仍然不能夠滿足工程需要;當時效溫度為550℃時,合金強度下降到1305MPa,但塑性提升明顯(延伸率12.2%,斷面收縮率42.9%),此時合金滿足了高強鈦合金的指標,有較佳的強塑性匹配;當時效溫度升到600℃,由于初生α相集聚長大且次生α相粗化,彌散強化效果明顯減弱,合金強度下降塑性進一步提升;當700℃時效后,β轉(zhuǎn)變組織明顯減少且其中的次生α相呈粗片狀,導致合金強度下降塑性提高。


3、結(jié)論

1)在800~840℃固溶處理后,TC6合金由α相和β相組成,原始雙態(tài)組織演變?yōu)榈容S組織,兩相隨著溫度升高而聚集長大,合金強度和塑性隨溫度升高略有上升;880℃固溶后,依然為等軸組織,但亞穩(wěn)β相含量增加,穩(wěn)定性變差,拉伸試樣出現(xiàn)了雙屈服現(xiàn)象,應(yīng)力誘變的斜方馬氏體α″相使合金屈服強度降低,抗拉強度提高塑性變化不大;920℃固溶處理后,β基體中本身存在α″相變,此時合金強度提升塑性略有下降;在接近相變點溫度960℃固溶后,初生α相基本消失,合金基本由包含α″相的β轉(zhuǎn)變組織構(gòu)成,合金強度最大但塑性下降明顯;超過相變點固溶后(1000℃),組織演變?yōu)榇轴槧盍今R氏體α?相,強度下降,拉伸為脆性斷裂。

2)對于880/1.5h/WQ℃固溶態(tài)樣品經(jīng)過不同溫度時效處理,主要是亞穩(wěn)β相分解次生α相的過程,在300℃時效5h后,初生α相和亞穩(wěn)β相的形貌、大小和固溶態(tài)基本一致,但強度與固溶態(tài)相比有了明顯提升且塑性下降,此時β基體中有彌散的次生α相和ω相析出;在400℃時效后,彌散強化效果加強,強度提高塑性下降;在500℃時效后,強度保持在較高值,由于溫度升高,元素擴散明顯,塑性得到改善;在550℃時效后,強度有所下降但合金的強度和塑性具有較佳的匹配,此時滿足了高強鈦合金的性能指標;最后,在600~700℃時效后,次生α相在β基體中隨時效溫度升高呈片狀長大,同時初生α相隨溫度升高集聚長大,導致合金強度繼續(xù)下降塑性提升。

參考文獻References

[1] Lütjering G, Williams J C. Titanium[M]. Berlin, Heidelberg:Springer-Verlag, 2007: 23

[2] Banerjee D, Williams J C. Acta Mater[J], 2013, 61: 844

[3] Li M Q, Xiong A M, Huang W C et al. Mater Charact[J], 2002,49: 203

[4] Zhang Zhu(張 翥), Wang Qunjiao(王群驕), Wang Qunjiao (王群驕). Metallography and Heat Treatment of Titanium (鈦的金屬學和熱處理)[M]. Beijing: Metallurgical Industry Press,2009: 72

[5] Balasundar I, Ravi K R, Raghu T. Mater Sci Eng[J], 2017,A684: 135

[6] Lei X F, Dong L M, Zhang Z Q et al. Metals[J], 2017, 7(4):131

[7] Fujii H. Mater Sci Eng[J], 1998, A243: 103

[8] Zhu Zhishou (朱知壽), Wang Qingru (王慶如), Zhou Yu (周宇) et al. J Aeronaut Mater(航空材料學報)[J], 2004, 24: 15

[9] Chen Xun(陳 勛), Fan Qunbo(范群波), Yang Xuewen(楊學文). Rare Metal Materials and Engineering(稀有金屬材料與工程)[J], 2012, 41(12): 2123

[10] Tarín P, Alonso I, Simón A G et al. Materials Science and Engineering A[J], 2008, A481: 559

[11] Li Xingwu (李興無), Sha Aixue (沙愛學), Chu Junpeng (儲俊鵬) et al. Journal of Materials Engineering(材料工程)[J],2007(9): 3

[12] Li Xingwu (李興無), Su Shengming (蘇生明), Lu Minxv(路民旭) et al. J Aeronaut Mater(航空材料學報)[J], 2008, 28:82

[13] Huang L J, Geng L, Li A B et al. Mater Sci Eng[J], 2008,A489: 330

[14] He D, Zhu J, Zaefferer S et al. Mater Des[J], 2014, 56: 937

[15] Stella P, Giovanetti I, Masi G et al. J Alloy Compd[J], 2013,567: 134

[16] Zhao Yongqing(趙永慶), Chen Yongnan(陳永楠), ZhangXuemin(張 學 敏 ) et al. Phase Transformation and HeatTreatment of Titanium Alloy(鈦 合 金 相 變 及 熱 處 理 )[M].Changsha: Central South University Press, 2012: 106

在線客服
客服電話

全國免費服務(wù)熱線
0917 - 3388692
掃一掃

bjliti.cn
利泰金屬手機網(wǎng)

返回頂部

↑

国产在线无码视频一区二区三区| 国产美女做爰免费视频| 日本最新高清一区二区三| 狠狠色丁香久久婷婷综合蜜芽五月| 免费观看男女性高视频| 日本熟妇人妻videos| 无码欧亚熟妇人妻av在线外遇 | 国产丝袜在线精品丝袜不卡| 国产乱子伦视频大全| 亚洲2021av天堂手机版| 免费无码作爱视频| 亚洲人成欧美中文字幕| 无码大潮喷水在线观看| 久热在线播放中文字幕| 一群黑人大战亚裔女在线播放 | 国产又色又爽又黄的视频在线| 9420免费高清在线观看视频| 亚洲一区av无码少妇电影玲奈 | 亚洲人成国产精品无码果冻| 精品熟女少妇av久久免费| 日本乱码伦午夜福利在线| 国产欧美日韩亚洲一区二区三区 | 国产亚洲日韩a欧美在线人成 | 黑人玩弄人妻1区二区| 免费国产污网站在线观看15 | 国产av无码专区影视| 麻豆成人久久精品综合网址| 国自产精品手机在线观看视频| 久久99精品久久久久久hb亚瑟| 午夜片无码区在线观看视频| 漂亮人妻去按摩被按中出| 性欧美牲交在线视频| 亚洲精品福利一区二区三区蜜桃| 国产成人欧美视频在线观看| 亚洲人成伊人成综合网中文| 国产日产欧美最新| 亚洲成av人片无码不卡| 欧美孕妇变态重口另类| 香蕉久久一区二区三区啪啪| 亚洲小说区图片区另类春色| 高清人人天天夜夜曰狠狠狠狠| 欧美另类图区清纯亚洲| 首页 综合国产 亚洲 丝袜| 亚洲免费观看在线视频| 色欲a∨无码蜜臀av免费播| 思思re热免费精品视频66| 成人午夜视频一区二区无码 | 色噜噜av男人的天堂| 天天天天做夜夜夜做| 性欧美老人牲交xxxxx视频| 亚洲人成在线观看影院牛大爷| 亚洲成aⅴ人最新无码| 无码视频免费一区二三区| 欧美亚洲综合成人专区| 亚洲日韩欧美国产高清αv| 美女视频黄的全免费视频网站 | 久久99精品久久久久久hb亚瑟| 一区二区三区在线 | 日本| 男男19禁啪啪无遮挡免费| 偷窥 亚洲 另类 图片 熟女| 日韩精品亚洲精品第一页| 捆绑白丝粉色jk震动捧喷白浆| 人妻少妇伦在线无码| 成年美女黄的视频网站| 精品国内自产拍在线观看 | 国产成人精品自在钱拍| 亚洲精品99久久久久久欧美版| 国产精品嫩草影院入口一二三 | 欧美国产精品日韩在线| 激情欧美成人小说在线视频| 久久精品aⅴ无码中文字字幕| 亚洲欧美中文日韩v在线97| 一本色道久久88—综合亚洲精品 | 漂亮人妻去按摩被按中出| 亚洲欧美综合一区二区三区| 人妻无二区码区三区免费| 2020国产精品永久在线| 麻豆成人久久精品综合网址| 国产精品第一二三区久久蜜芽| 天天碰天天狠天天透澡| 一区一区三区四区产品动漫| 337p日本大胆欧久久| 国产欧美国产综合每日更新| 最近免费韩国日本hd中文字幕| 曰韩免费无码av一区二区| 国产精品人成在线观看| 国产精品第12页| 中文字幕亚洲综合久久菠萝蜜| 老司机久久99久久精品播放免费| 亚洲国产精品成人影片久久| 日本成熟少妇喷浆视频| 欧美日韩在线亚洲二区综二| 欧美亚洲色欲色一欲www| 久久夜色撩人精品国产小说| 亚洲一卡2卡新区国色天香| 亚洲精品自产拍在线观看动漫 | 亚洲色精品vr一区二区| 成年女人毛片免费观看97| 中文字幕无码精品亚洲资源网| 国产精品美女久久久亚洲| 亚洲精品熟女国产| 丰满白嫩人妻中出无码| 亚洲乱码高清午夜理论电影 | 亚洲视频高清不卡在线观看| 欧美老肥妇多毛xxxxx| 亚洲性无码av在线| 人妻熟女一区二区aⅴ图片| 免费午夜无码片在线观看影院| 视频二区精品中文字幕| 俄罗斯少妇性xxxx另类| 国产欧美日本亚洲精品一5区| 亚洲2021av天堂手机版| 成人无码视频在线观看网址| 亚洲中文字幕无码av正片| 黑人入室粗暴人妻中出| 国语对白刺激在线视频国产网红| 无码精品人妻一区二区三区98| 国产乱码卡二卡三卡老狼| 亚洲欧美va在线播放| 人妻丰满av无码久久不卡| 青青草无码精品伊人久久7| 好男人社区在线www| 中年国产丰满熟女乱子正在播放| 国产免费观看黄av片| 538prom精品视频在线播放| 国产亚洲日韩网曝欧美台湾 | 狠狠色丁香久久婷婷综合蜜芽五月| 2020亚洲国产精品久久久| 亚洲精品一区二区三区四区久久| 亚洲日本高清一区二区三区 | 少妇人妻系列无码专区系列| 久久婷婷激情综合色综合俺也去 | 性生大片免费观看668| 亚洲日韩欧美国产高清αv | 亚洲成a人片在线观看中文无码| 国产美女遭强被高潮网站| 精品 在线 视频 亚洲| 9久9久热精品视频在线观看| 不卡无码人妻一区三区音频| 亚洲成av人片无码不卡播放器| 久久精品国产一区二区三| 国产精品国产三级国av麻豆| 精品无人区麻豆乱码1区2区| 精品美女国产互换人妻| 国产成人精品视频国产| 尤物av无码国产在线观看| 99久久久无码国产精品免费砚床| 久久久综综合色一本伊人| 欧美成人乱码一二三四区| 无码全黄毛片免费看| 久久精品国产字幕高潮| 播五月开心婷婷欧美综合| 午夜福利视频极品国产83 | 巨胸美乳无码人妻视频| 免费无码又爽又刺激高潮的漫画 | 一区二区免费高清观看国产丝瓜| 亚洲欧美韩国综合色| 中文字幕亚洲综合久久| 欧美激情视频一区二区三区免费| 亚洲日韩在线a视频在线观看| 成人免费视频高潮潮喷无码| 中文字字幕在线中文无码| 国模大胆无码私拍啪啪av| 偷窥国产亚洲免费视频| 亚洲国产欧美人成| 狠狠热精品免费视频| 水蜜桃无码av在线观看| 无遮挡18禁啪啪免费观看| 亚洲色自偷自拍另类小说| 宅男午夜成年影视在线观看| 亚洲国产呦萝小初| 免费无码又黄又爽又刺激| 中文无码高潮到痉挛在线视频| 2020国产精品永久在线| 中文字幕三级人妻无码视频| 国产精品亚洲欧美中字| 国产精品偷伦视频观看免费| 精品久久久久久久久午夜福利| 欧洲熟妇色xxxx欧美老妇软件| 福利姬国产精品一区在线 | 欧美人妻体内射射| 亚洲综合成人av一区在线观看| 日日日日做夜夜夜夜无码| 久久久久人妻精品一区蜜桃网站| 亚洲性人人天天夜夜摸| 极品尤物被啪到呻吟喷水| 2019最新久久久视频精品| 捆绑白丝粉色jk震动捧喷白浆 | 99热热久久这里只有精品68| 国产精品亚洲片在线| 337p日本大胆欧久久| 亚洲一区二区制服在线| 午夜亚洲精品久久一区二区| 国产成人影院一区二区三区| 最新精品国偷自产在线下载| 国内精品国产三级国产av| 成熟妇女性成熟满足视频| 狠狠久久噜噜熟女| 精品欧美小视频在线观看| 亚洲一区二区三区四区五区黄| 精品国产乱码久久久久app下载| 2021亚洲va在线va天堂va国产| 高潮潮喷奶水飞溅视频无码| 国产av亚洲精品久久久久| 国产成人精品午夜福利软件| 国产福利萌白酱精品tv一区| 成人美女黄网站色大免费的| 热99re久久国免费超精品首页| 狠狠色成人综合网| 动漫高h纯肉无码视频在线观看| 果冻传媒2021精品一区| 日日噜噜夜夜狠狠视频无码日韩| 免费无码影视在线观看mov | 四虎影视884a精品国产| 国产精品泄火熟女| av天堂久久天堂av色综合| 少妇激情a∨一区二区三区| 精品999久久久久久中文字幕| 无码h肉动漫在线观看免费| 国产精品人成在线观看| 国产精品呻吟av久久高潮| 18禁黄网站免费| 亚洲成a人v欧美综合天堂| 亚洲精品福利一区二区三区蜜桃 | 一本大道一卡2卡三卡4卡国产| 人妻少妇-嫩草影院| 老司机精品无码免费视频| 日本熟妇人妻videos| 亚洲欧美另类激情综合区| 亚洲熟妇中文字幕日产无码 | 少妇内射高潮福利炮| 5060国产午夜无码专区| 国产亚洲精品福利在线无卡一| 亚洲国产综合无码一区二区bt下| 一边摸一边吃奶一边做爽| 国产成人一区二区三区app| 久久精品中文字幕无码| 国产高清不卡一区二区| 国产成人影院一区二区三区| 欧美亚洲色aⅴ大片| 波多野结衣aⅴ在线| 亚洲精品熟女国产| av国産精品毛片一区二区网站| 久久综合九色综合国产| 2021年精品国产福利在线| 久久婷婷五月综合色d啪| 久久精品成人无码观看不卡| 精品无人区麻豆乱码1区2区| 五月丁香六月狠狠爱综合| 日本国产成人国产在线播放| 精品一区二区三区免费播放| 国产好大好爽久久久久久久| 无码精品人妻一区二区三区98| 国产精品自在线拍国产手机版| 国产精品r级最新在线观看| 草草影院ccyy国产日本欧美| 看国产黄大片在线观看| 亚洲中文无码av永久伊人| 午夜成人1000部免费视频| 极品少妇一区二区三区四区| 丰满人妻无奈张开双腿av| 久久成人伊人欧洲精品| 在线观看亚洲精品国产福利片| 国产剧情麻豆女教师在线观看| 国产美女亚洲精品久久久| 国产成人欧美日韩在线电影| 亚洲欧美另类激情综合区| 免费 黄 色 人成 视频 在 线 | 国产av亚洲精品久久久久| 久久久av波多野一区二区| 亚洲日韩国产精品乱-久| 青青草在久久免费久久免费| 亚洲成本人无码薄码区| 国产狂喷水潮免费网站www| 国产成人精品一区二区秒播| 色欲天天天综合网免费| 国产日韩在线时看高清视频| 亚洲欧美日本中文字不卡| 日本乱码伦午夜福利在线| 亚韩无码一区二区在线视频| 亚洲r成人av久久人人爽| 波多老师无码av中字专区| 免费观看男女性高视频| 国产色视频网站免费| 亚洲国产精品成人影片久久| 亚洲欧美中文字幕在线一区| 好男人社区在线www| 亚洲免费鲁丝片| 亚洲最大av一区二区三区| 久久99精品久久水蜜桃| 亚洲美免无码中文字幕在线| 中文字幕在线不卡精品视频99| 熟妇人妻无码中文字幕| 午夜大片男女免费观看爽爽爽尤物| 国产在线观看精品一区二区三区| 亚洲在av人极品无码网站| 亚洲国产婷婷六月丁香| 人人爽人人澡人人人人妻| 国内精品久久人妻无码妲己| 色哟哟最新在线观看入口| 波多野结衣av一区二区无码| 97人人超碰国产精品最新o| 蜜桃av抽搐高潮一区二区| 99久久久无码国产精品免费砚床 | 国产精品久久久久这里只有精品 | 国产精品香蕉成人网在线观看| 久热这里只有精品99国产6| 亚洲人成网站日本片| 亚洲欧洲日产国码无码网站| 色777狠狠狠综合| 一区一区三区四区产品动漫| 成人免费视频高潮潮喷无码| 2020国产成人精品影视| 亚洲视频高清不卡在线观看| 男女性高爱潮是免费国产| 色欲香天天天综合网站小说| 中文字幕无码成人片| 2021自拍偷在线精品自拍偷| 亚洲人成绝费网站色www| 乱人伦中文无码视频在线观看| 国内自拍视频一区二区三区| 亚洲 欧美 中文 日韩aⅴ手机版| 伊人亚洲大杳蕉色无码| 亚洲另类无码一区二区三区| 亚洲国产日韩欧美综合a| 伊人久久大香线蕉综合中文字幕| 国产精品aⅴ免费视频| 激情久久亚洲小说| 国产亚洲制服免视频| 国产精品乱码久久久久久软件| 最新国产在线拍揄自揄视频| 无码人妻久久一区二区三区app | 中国做爰国产精品视频| 国产女人叫床高潮视频在线观看| 99热久久这里只精品国产www| 亚洲国产福利成人一区二区| 国产成人愉拍精品| 久99久热只有精品国产15| 亚洲成本人无码薄码区| 精品玖玖玖视频在线观看| 久久五月丁香合缴情网| 99热久re这里只有精品小草| 动漫h无码播放私人影院| 国产香线蕉手机视频在线观看| 韩国三级在线 中文字幕 无码 | 熟女人妻av完整一区二区三区| 97久久超碰国产精品旧版| 亚洲熟妇大图综合色区| 亚洲在av人极品无码网站| 日韩加勒比无码人妻系列| 色老汉免费网站免费视频| 久久综合精品国产丝袜长腿| 国产suv精品一区二av18| 日日澡夜夜澡人人高潮| 狠狠色成人综合网| 久久五月丁香合缴情网| 国产成人高清在线观看视频| 亚洲国产天堂久久综合网| 五月丁香六月狠狠爱综合| 亚洲熟妇大图综合色区| 亚洲国产欧美人成| 九九精品超级碰视频| 亚洲国产精品高清久久久| 99久久久国产精品消防器材| 又大又长粗又爽又黄少妇毛片 | 少妇人妻大乳在线视频不卡| 欧美精品亚洲精品日韩专区一乛方| 国产成年女人特黄特色毛片免| 国产真人无码作爱免费视频| 亚洲日韩中文字幕无码一区| 久久人搡人人玩人妻精品首页 | 东京热人妻无码一区二区av| 国产亚洲日韩a欧美在线人成| 免费无码在线播放av| 免费国产污网站在线观看15| 亚洲国产成av人天堂无码| 又黄又爽又色又刺激的视频| av天堂午夜精品一区二区三区| 高潮潮喷奶水飞溅视频无码| 国产精品无码av有声小说| 亚洲熟妇丰满大屁股熟妇| 韩国三级在线 中文字幕 无码| 色老汉免费网站免费视频| 亚洲熟妇中文字幕日产无码| 男人av无码天堂| 乱人妻人伦中文字幕| 无码日韩精品一区二区免费| 自偷自拍亚洲综合精品麻豆| 一区二区三区高清日本vr| 巨茎爆乳无码性色福利| av天堂中av世界中文在线播放 | 久9re热视频这里只有精品| 亚洲性夜色噜噜噜在线观看不卡| 精品高潮呻吟99av无码视频| 欧美成人精品三级网站下载| 久久久久久久久久久久久9999| 亚洲成av人片一区二区蜜柚| 中国性欧美videofree精品| 亚洲中文字幕无码第一区| 国产精品呻吟久久人妻无吗| 免费看国产成年无码av片| 怡春院国产精品视频| 国产亚洲日韩网曝欧美台湾| 亚洲 欧美 中文 日韩aⅴ手机版 | 18禁裸男晨勃露j毛网站| 精品美女国产互换人妻| 成年女人毛片免费观看97| 久久无码潮喷a片无码高潮| 日韩国产丝袜人妻一二区| 色偷偷av男人的天堂京东热| 无线乱码一二三区免费看| 国产日韩在线时看高清视频| 亚洲欧美另类在线图片区| 国产亚洲精品福利在线无卡一| 成人午夜视频一区二区无码 | 蜜桃av抽搐高潮一区二区| 好男人社区在线www| 东京热无码中文字幕av专区| 国产精欧美一区二区三区| 亚洲爆乳成av人在线蜜芽| 亚洲人成电影在线观看网色| 国产成人亚洲综合无码99| 亚洲国产成人精品无码区在线| 日本中文字幕人妻不卡dvd| 日韩乱码人妻无码中文视频| 亚洲gv猛男gv无码男同短文| 视频二区精品中文字幕| av国産精品毛片一区二区网站| 久久中文字幕人妻av熟女| 18禁无码无遮挡在线播放| 99热精品久久只有精品| 中文天堂网www新版资源在线| 日本熟妇人妻videos| 亚洲一区二区色一琪琪| 久久婷婷久久一区二区三区| 国产欧美久久久精品影院| 人妻无码αv中文字幕久久| 内射中出无码护士在线| 欧美成人精品三级网站下载| 在线观看亚洲精品国产福利片| 久久精品娱乐亚洲领先| 亚洲精品无码高潮喷水a片软| 日韩精品无码人成视频| 亚洲色精品vr一区二区| 色综合久久中文娱乐网| 亚洲欧美综合在线中文| 国产午夜成人无码免费看不卡| 中文字幕无码免费不卡视频| 无码男男作爱g片在线观看| 1000部啪啪未满十八勿入下载 | 国产精品久久久久久久久软件 |
