海洋工程領域用Ti80鈦板的制造工藝全鏈條和核心應用場景

Ti80鈦板以鈦為基體，含鋁、鈮、鋯等合金元素，通過各元素作用提升強度、韌性與耐蝕性。其物理機械性能佳，抗拉強度在900-1100MPa，且耐腐蝕，在海水全浸等極端環境下表現優異。衍生牌號如Ti80G等，滿足不同場景需求，國內規格覆蓋厚板、寬幅板等，可對標國際標準。

核心工藝包含真空自耗熔煉、多向鍛造、梯度控溫軋制等環節，各工序有嚴格控制要點與創新案例，如寶武特冶的熔煉技術、湘投金天的寬幅板軋制。全鏈條優化在鍛造軋制、表面基體協同等方面有亮點，同時也面臨厚板心部韌性低等瓶頸，并有相應解決方案，還在短流程制造等方面有升級方向。Ti80鈦板在深潛器、艦船、海洋平臺等領域有廣泛應用。例如用于深潛器載人球殼可承受高壓，用于艦船聲吶導流罩能提升聲波透過率，在海洋平臺耐壓樁腿應用中可降低成本，在海水管路高彎曲閥體使用中具備良好性能，均有代表性項目支撐。當前面臨厚板心部韌性不足、焊接系數低、成本高昂、生物附著控制等挑戰，針對這些挑戰，正攻關梯度控軋+間歇冷卻、窄間隙電子束焊等技術，部分已實現量產或驗證，部分如生物附著控制技術預計2026年工程化。供需方面，需求因深海科技戰略激增，國內產能實現突破。技術趨勢上，向綠色制造、智能材料方向發展。國產替代路徑明確，從突破寬幅軋制到實現萬米級裝備全鈦化分階段推進。建議在工藝降本、技術攻堅、標準引領等方面重點布局，同時關注前沿動態。

以下為利泰金屬海洋工程領域用Ti80鈦板的全維度技術解析與產業鏈分析，整合前沿研究、制造工藝、應用案例及未來趨勢，嚴格遵循專業框架：

一、材質與化學成分（wt%）

衍生牌號：

Ti80G：Zr含量↑至3.0%（沖擊韌性KV?>50J），用于深潛器耐壓殼體；

Ti-6Al-2.5Nb-2.2Zr-1.2Mo：屈服強度達875MPa（上海鋼研所）。

二、物理與機械性能

工藝優化案例：寶武特冶通過梯度控軋技術（終軋溫度≥Tβ-250℃），解決≥50mm厚板心部韌性不足問題，沖擊韌性提升40%。

三、耐腐蝕與極端環境性能

四、產品規格與牌號對應

五、產品規格與典型應用

六、制造工藝全鏈條

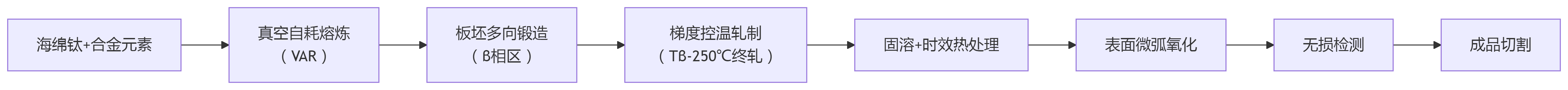

1.核心工藝流程

關鍵工藝詳解與技術參數

全鏈條優化亮點：

鍛造-軋制協同：β相區鍛造破碎粗晶 → 控溫軋制保留細晶，晶粒度達ASTM 8級

表面-基體協同：微弧氧化涂層與基體熱膨脹系數匹配（Δα<0.5×10??/K），抗熱震性優異

國產裝備突破：中國二重自主研發4500mm軋機（2025投產），可軋制單重30噸板坯

工藝瓶頸與解決方案

典型工藝流程示例（“奮斗者號”耐壓殼體制造）

熔煉：12噸VAR爐熔煉Ti80鑄錠（[O]=750ppm）

鍛造：β相區三火次鍛造（1050℃→850℃→800℃），鍛成Φ1500mm板坯

軋制：3800mm軋機控溫軋制至120mm厚板（終軋溫度810℃）

熱處理：950℃/1h水淬 + 550℃/6h時效

成型：分瓣熱沖壓（模具溫度700℃）→ 電子束焊接半球

表面處理：微弧氧化（涂層厚度32±2μm）

檢測：110MPa水壓試驗保壓48h（變形量＜0.01%）

成果：世界首個萬米級載人球殼（直徑2.1m），承受110MPa壓力等效10900米水深。

工藝升級方向：

短流程制造：2026年實現“熔煉-軋制”直軋工藝（能耗↓30%）

智能化控制：AI驅動軋制參數優化（板形精度±0.02mm）

綠色制造：廢鈦氫化脫氫（HDH）回收率＞70%（寶鋼凱澤示范線）

此流程嚴格遵循國標GB/T 3621-2023，并兼容ASTM B381標準，滿足深海裝備全鏈條國產化需求。

板坯鍛造：β相變點附近（Tβ±20℃）多向鍛造，破碎粗晶；

控溫軋制：分階段降溫軋制（終軋≥Tβ-250℃），總變形量60-90%；

表面改性：微弧氧化生成30μm陶瓷層（硬度>1500HV）。

2.技術突破點

寬幅板軋制：湘投金天鈦金實現3300mm超寬板量產，板形精度±0.05mm（全球前三）；

增材制造：航天科工開發Ti80粉末，激光選區熔化成型薄壁水聲結構（減重20%）。

七、核心應用場景與突破案例

八、技術挑戰與創新方向

九、產業鏈與趨勢展望

1.供需格局

需求激增：深海科技列入國家戰略新興產業，船舶用鈦CAGR 10-25%（2025-2030）；

產能突破：湘投金天（3300mm寬板）、二重裝備（4500mm軋機）引領國產化。

2.技術趨勢

綠色制造：

廢鈦回收率＞40%（2030目標），氫化脫氫（HDH）降本30%；

綠電熔煉示范線（寶鋼凱澤）。

智能材料：

4D打印Ti80-Ni記憶合金，用于自適應流控閥體（DARPA預研）；

嵌入式光纖傳感器，實時監測深海裝備疲勞裂紋。

3.國產替代路徑

2024：突破寬幅軋制（3300mm） → 2026：開發Ti?AlC? MAX涂層（耐900℃） → 2030：實現萬米級裝備全鈦化

結論：

Ti80鈦板憑借深海耐壓、極致耐蝕、無磁透聲三大核心優勢，成為海洋工程“不可替代材料”。建議重點布局：

工藝降本：推廣鈦-鋼復合板（非承力部件）、HDH廢料回收；

技術攻堅：突破電子束焊接系數（目標≥0.95）、仿生防污涂層；

標準引領：牽頭制定ISO級海洋鈦材規范（參考GB/T 3621-2023）。

前沿預警：關注二重裝備4500mm軋機量產進程（2026）及南海鈦資源開發（2030戰略）。
