TB5鈦合金表面的激光打標著色性能及應用研究

激光打標常用于日常金屬包裝中，通過激光加工的方式在金屬表面形成包含可追溯性和識別信息的永久性標記：字母數字字符串、徽標、條形碼和數據矩陣代碼[1-2]，是一種廣泛使用的靈活而現代的標記方法。與傳統的打標工藝（如打孔、微點、劃線或放電鉛筆蝕刻機）相比，激光打標具有以下優點：非接觸式工作、高重復性、高掃描速度、與激光光斑尺寸相當的標記寬度、工藝本身的高靈活性和高自動化。

當前的激光打標技術大多是利用激光熱燒蝕作用，在材料表面標記適當的深度，從而形成圖像。以這種方式形成的標記圖像，在侵蝕性環境中，如氧化、腐蝕和磨損現象存在時，標記圖像的完整性會遭到一定程度的破壞。另外，標記圖像的深度在受激光光源和加工工藝參數（例如平均功率、脈沖頻率和掃描速度[3-4]）的強烈影響外，還應考慮標記圖像時由于應力集中而造成被標記包裝材料穿透而造成的加工失敗[5]。因此，研究和開發不以加工深度為標記參數的激光打標方法具有重要意義。激光著色技術是利用激光對金屬表面進行作用，根據不同的作用參數在金屬表面形成不同的顏色，從而可以在金屬表面形成具有非深度特征以外的標記圖像。激光著色技術研究伊始，Langlade 等[6]通過激光在金屬表面上著色，并將顏色的產生歸結于激光作用于金屬而形成的金屬氧化物；高鴻志等[7]利用激光在 TC4 鈦合金上生成彩色二維碼，并探討了其顏色質量；耿影[8]通過彩色條碼圖像重構技術有效改善了激光著色不穩定的問題，且提高了彩色圖像的可識讀性。當前研究金屬表面著色的文獻較少，而將該技術直接應用于包裝領域中更不多見。本文考慮鈦合金金屬材料的廣泛應用潛力，將激光著色打標技術應用于其表面形成彩色標記圖案，以期拓展激光著色鈦合金材料技術在包裝行業中的應用。

通過調節的納秒激光的功率、頻率、掃描速度、掃描間距等參數，研究 TB5 表面著色規律，制備了包括黃色、紫色和藍色等多種顏色樣本，通過使用SEM 掃描電鏡分析不同顏色樣本的微觀表面形態，進一步通過 EDS 和拉曼測試探討分析其化學元素組成，通過接觸測量表征著色后材料表面的潤濕性特征，為鈦合金激光打標著色應用提供一定數據參考。

1、 激光著色原理

目前在金屬材料上實現激光著色通常可由 2 種方式：一是激光誘導氧化著色，激光誘導著色是通過激光在金屬表面瞬時加熱，導致金屬表面氧化或與其他物質反應，形成不同厚度或結構的氧化層，不同氧化物的顏色會呈現出金屬表面不同的顏色。

這種方法可以實現金屬表面的高精度著色，具有較好的耐磨性和耐腐蝕性。二是激光誘導形成金屬納米結構著色[9]，激光誘導的金屬表面局部加熱和熔融，形成微觀凹坑或凸起。這些局部微結構會導致表面的局部光學性質發生變化，形成周期性的納米結構，對入射光的波長和極化狀態具有選擇性吸收和散射作用，從而呈現出特定的顏色。以上是激光在金屬材料表面著色的 2 種常見的方法，與后者相比，通過激光誘導氧化著色具有簡單性和可控性的優點，且氧化層通常比納米結構更加穩定，所生成的顏色具有較好的耐磨損性和耐腐蝕性，因此，通過激光誘導氧化著色是目前實現金屬表面著色的主流方法。激光誘導氧化著色可以在不同金屬材料和氧化條件下形成不同顏色的氧化層，顏色范圍相對較廣。在整個反應的初期，在吸收激光的能量之后，會將能量轉變為熱能，從而導致金屬的表面溫度升高，氧化反應的速率會隨著材料溫度的升高而持續提高，所生成的氧化膜會變得更厚，同時也會使得金屬表面更加平滑[10]。

2 、實驗

2.1 實驗準備

由于 TB5 具有良好的加工性能，適合進行激光著色處理，且相對高強度鈦合金來說成本更低，激光著色處理后的產品具有良好的性能表現，在成本效益上具有優勢。此次實驗使用的 TB5 鈦合金中，主要成分元素為 Ti、V、Al、Cr、Sn、Fe、O、C 等。為減少基材所含雜質對實驗的影響，實驗前需對基材進行超聲波清洗。

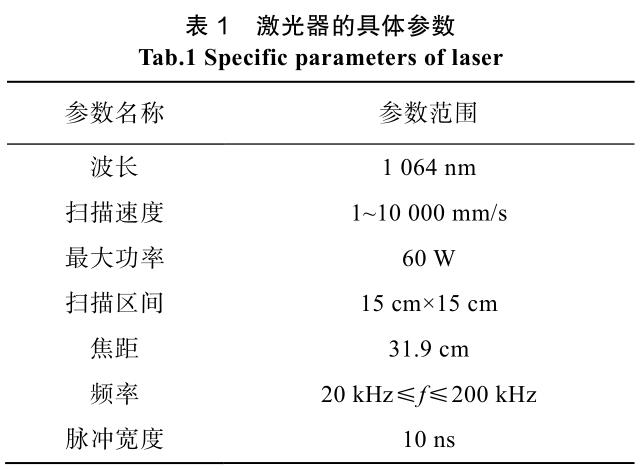

表 1 為此次實驗所用到的激光設備具體參數。同時，可調整激光的重復頻率和輸出功率等關鍵參數。

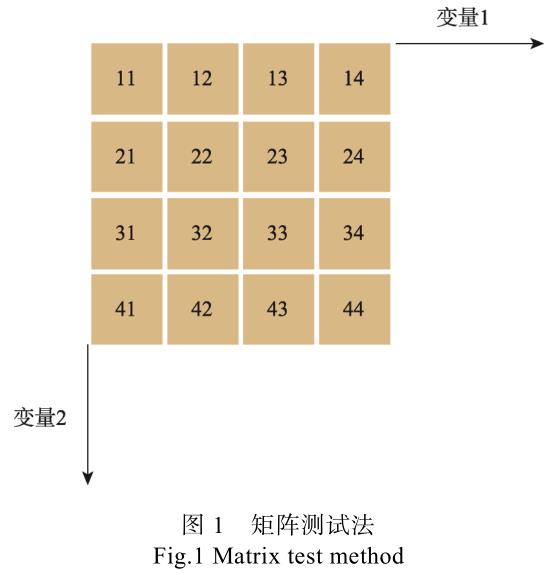

實驗主要采用控制變量法和矩陣測試法[11]。控制變量法是一種科學實驗設計方法，通過在實驗過程中保持某些變量不變，只改變特定變量來觀察其對實驗結果的影響。這有助于確定特定變量對實驗結果的影響，而不受其他因素的干擾。矩陣測試法利用矩陣的結構來組織和執行一系列的實驗測試，適用于需要測試多個變量組合的情況。如圖 1 所示，矩陣測試法中矩陣的行、列分別代表了不同輸入或條件。通過不同的測試對實驗結果進行評估[12]。通過 2 種方法的結合，能夠同時觀測到 2 組激光參數對著色實驗結果的影響。

2.2 表面形貌表征方法

對于表面形貌，本研究使用場發射掃描電子顯微鏡（Sigma300）去表征在 1 000、10 000 倍率下的激光燒蝕后樣品的表面形態。同時利用能譜（EDS）接受電子束和物質相互作用產生的特征 X 射線進行成分分析。

2.3 拉曼測試方法

當激光光束與物質相互作用時，其中一部分光子的能量被物質的分子吸收或散射，從而產生頻率偏移的散射光，通過分析散射光的頻率偏移可以獲取物質的結構、化學成分以及物理性質等信息。本次實驗測量使用的是島津 RM-3000 便攜式拉曼光譜儀。

2.4 潤濕性表征

潤 濕 性 的 表 征 本 文 采 用 接 觸 角 測 量 儀（JCJ-360A）。將樣品水平放置載物臺，并調節好光源、角度，攝像頭焦距確保出現清晰的圖像。測量時使用 10 μL 的微量注射器，測試液滴約為 5 μL。測量過程需勻速擠出液滴，并在不同位置測量 3 次取其平均值，以確保接觸角的準確性。

3、 結果與分析

3.1 掃描速度和線間距對著色的影響

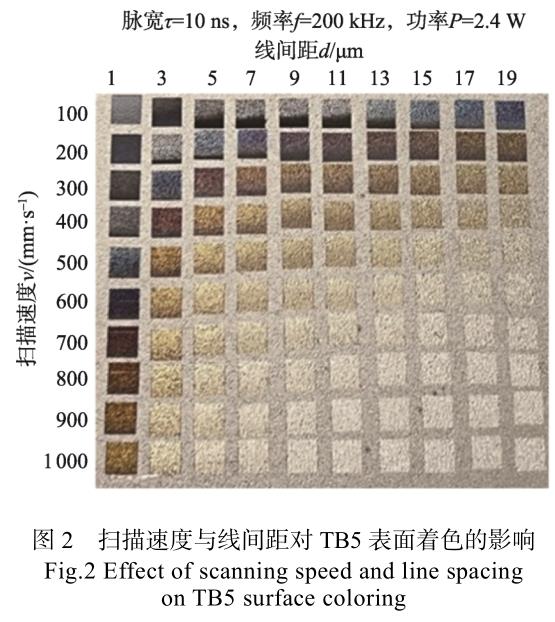

在整個激光著色實驗中，需要準確地調控激光參數，因為各個參數的改變都可能會對著色實驗結果造成影響。比如在其他參數保持不變的情況下，大幅度的加大激光功率會對基材表面出現熔化或去除現象。而改變掃描速度和線間距同樣會對實驗結果造成影響，掃描速度通過改變脈沖點上的重疊率從而改變激光輸入到材料的能量，線間距改變的是掃描行之間的重疊率，最終對著色效果產生影響。圖 2 是 TB5 基材表面，通過固定其他參數不變，改變了激光的掃描圖 2 掃描速度與線間距對 TB5 表面著色的影響Fig.2 Effect of scanning speed and line spacing on TB5 surface coloring速度和線間距得到的矩陣測試效果。

因為線間距增大，激光掃描行之間的重疊程度會減小，行之間的重疊程度越小會導致激光脈沖作用次數減少，所以最終會導致注入的激光能量減少。當線間距過小時，激光能量過大，會使得著色表面顏色呈現出墨綠色，甚至黑色，基材表面溫度明顯提升；當線間距過大時，激光能量過小，最終形成的氧化膜比較薄，所形成的顏色為淺黃色，最終趨近于銀色。每一行顏色的變化趨勢，基本上呈現出先生成墨綠色，然后出現藍色、紫色，最終變為黃色至銀色的變化趨勢。當激光掃描速度較快或線間距較小時，會呈現更深的顏色，而當激光掃描速度較慢或線間距較大時，會呈現出較淺的顏色。這種顏色變化趨勢是由于激光對材料的作用次數和能量輸入量的變化所導致的氧化膜厚度不同而產生的。

3.2 著色樣品的表面形貌分析

為了觀察樣品著色后的表面形貌，并且進一步地分析掃描速度和線間距對呈色效果的影響，選用掃描電鏡對不同顏色的樣本表面進行觀察，所得的表面形貌如圖 3 所示。圖 3 中在 P=2.4 W、f=200 kHz、τ=10 ns、d=3 μm 同一參數條件下著色，圖 3a~d 分別為在掃描速度 1 000、500、300、400 mm/s 下所得的白色、黃色、藍色和紫色樣本。

從圖 3a~c 可以看出，在上述的激光控制參數范圍內，在掃描間距為 3 μm 的條件下，可清晰地看到激光在樣品表面的燒蝕路徑呈類似于月牙形，月牙狀波紋布滿整個著色區域。這是因為在激光著色過程中，激光能量會被局部吸收，導致局部升溫。當材料受熱后，可能會出現熱應力，導致表面產生微小的變形，在材料的表面張力和熱應力的相互作用下形成了月牙狀，隨著激光的掃描路徑繼續反應，直到掃描結束，反應也結束，最后布滿整個著色區域。月牙狀排列在表面形成周期性結構，這種結構可以導致光的衍射和干涉效應，從而影響顏色的顯示，使得表面呈現出特殊的光學效果，可能會導致顏色的變化和顯示效果的增強。在圖 3d 中能發現表面出現了凹陷形貌，這是單點激光脈沖作用于樣品表面后產生的熔池，這種凹陷通常是由于激光能量密度不均勻或者材料的光學特性等因素導致的。可以看出，在上述的激光控制參數范圍內，隨著激光著色后，在鈦合金表面可能生成裂紋，可以是由于激光照射引起的熱應力造成的。激光照射會導致局部區域的溫度升高，材料自身的熱膨脹系數變得不均勻，從而會導致局部應力的不均勻分布，導致裂紋形成。裂紋會使得表面粗糙度增加，從而影響光的散射和反射，進而影響顏色的顯示。

裂紋會改變表面的形貌和光學性質，可能會導致顏色的失真或不均勻顯示。此外，激光照射還可能引起材料表面的相變或者晶格結構的改變，這些變化也可能導致裂紋的生成。

3.3 著色樣品的化學元素組成分析

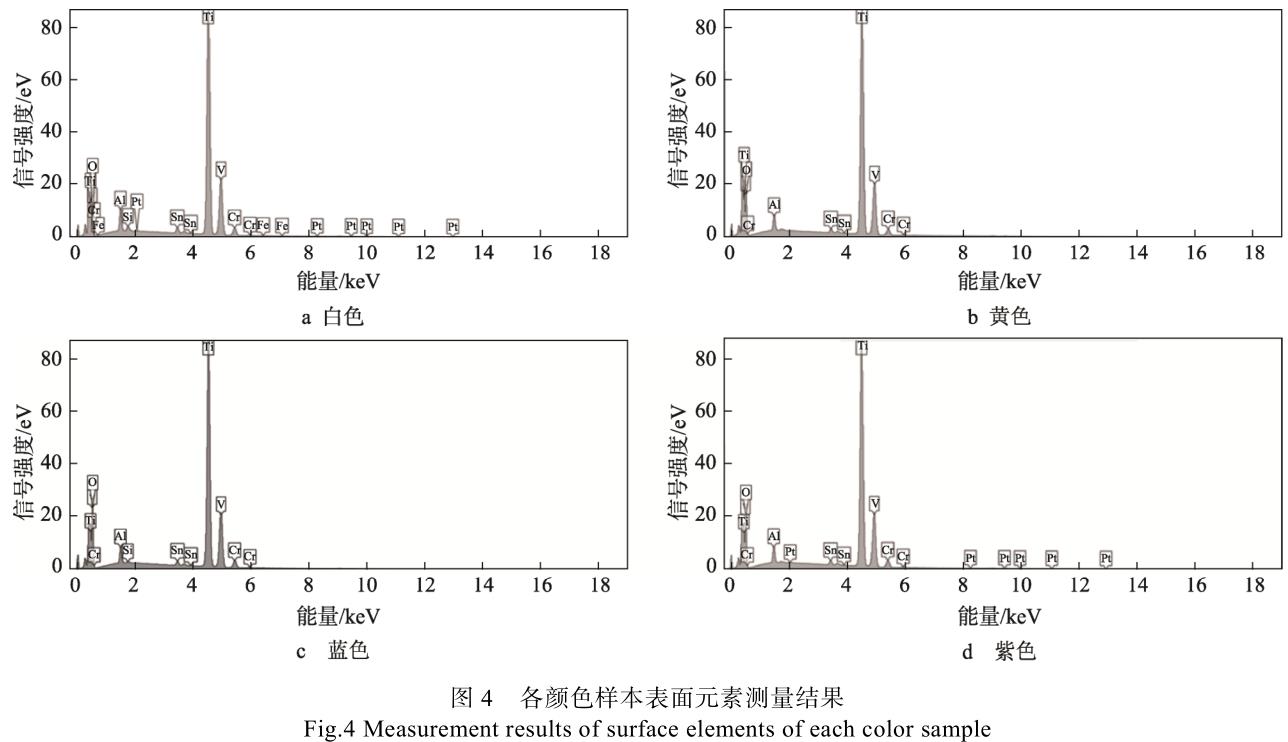

為研究經過激光著色試驗后的 TB5 鈦合金表面所形成的元素情況，利用能譜儀（EDS）與拉曼光譜儀測定了部分著色樣品表面的元素含量，結果分別如圖 4、圖 5 所示。

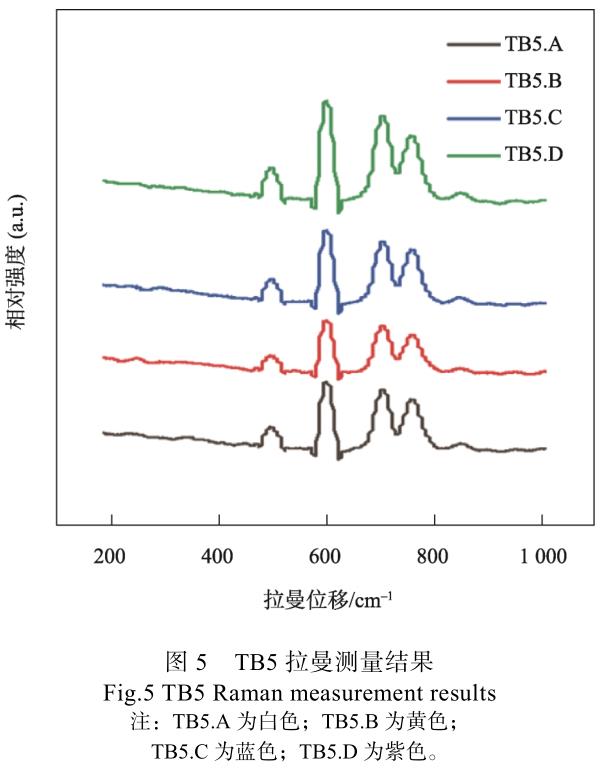

在拉曼光譜中，橫軸通常表示的是光子的頻率或波數（通常以 cm-1 為單位），而縱軸則表示的是散射光的強度或相對散射強度。如圖 5 所示，4 種顏色的拉曼光譜相似，均在 496、602、714、773 和 861 cm^-1 處出現特征值。496 cm-1 處是 O-Ti-O 的對稱彎曲振動，602 cm^-1 處是 O-Ti-O 鍵對稱伸縮振動，714 cm^-1與 773 cm^-1 處應為 V-O 伸縮振動，位于 861 cm^-1 處的是釩氧雙鍵 V=O 的伸縮振動模式。

結合圖 4 與圖 5 中 4 個顏色樣本的測量結果顯示了氧元素含量的顯著提升，結果能證明樣品在著色過程中發生了氧化反應，同時樣品會有氧化物生成。從圖 4 中 Ti 和 V 的含量、基材的顏色分布以及生成的氧化物來看，表面所生產的氧化物主要是 TiO₂，同時存在一定量的 V₂O₅，而根據查詢金屬氧化反應的埃林厄姆圖可知，TiO₂ 的標準吉布斯能較 V2O5 的低。因此，Ti 在鈦合金表面會優先與氧反應，形成氧化物。TiO₂ 通常為白色固體，但在圖 2 中明顯看出激光處理后的 TB5 有黃色、紫色、藍色等多種顏色。

由于 TiO₂ 具有多種晶體結構和形態，如金紅石型、銳鈦型和布洛克礦型，而不同晶體結構的二氧化鈦會吸收和反射不同波長的光，從而呈現出不同的顏色。另外，鈦合金表面激光處理后能夠呈現多種顏色，與其表面的熱解反應形成多相結構有關[13]，即隨著激光加工參數的變化，鈦合金表面生長的氧化程度會相應變化，從而形成豐富多彩的顏色。圖 4與圖 5 測試結果恰好表明了激光處理 TB5 后表面的氧化層變化情況。

3.4 潤濕性分析

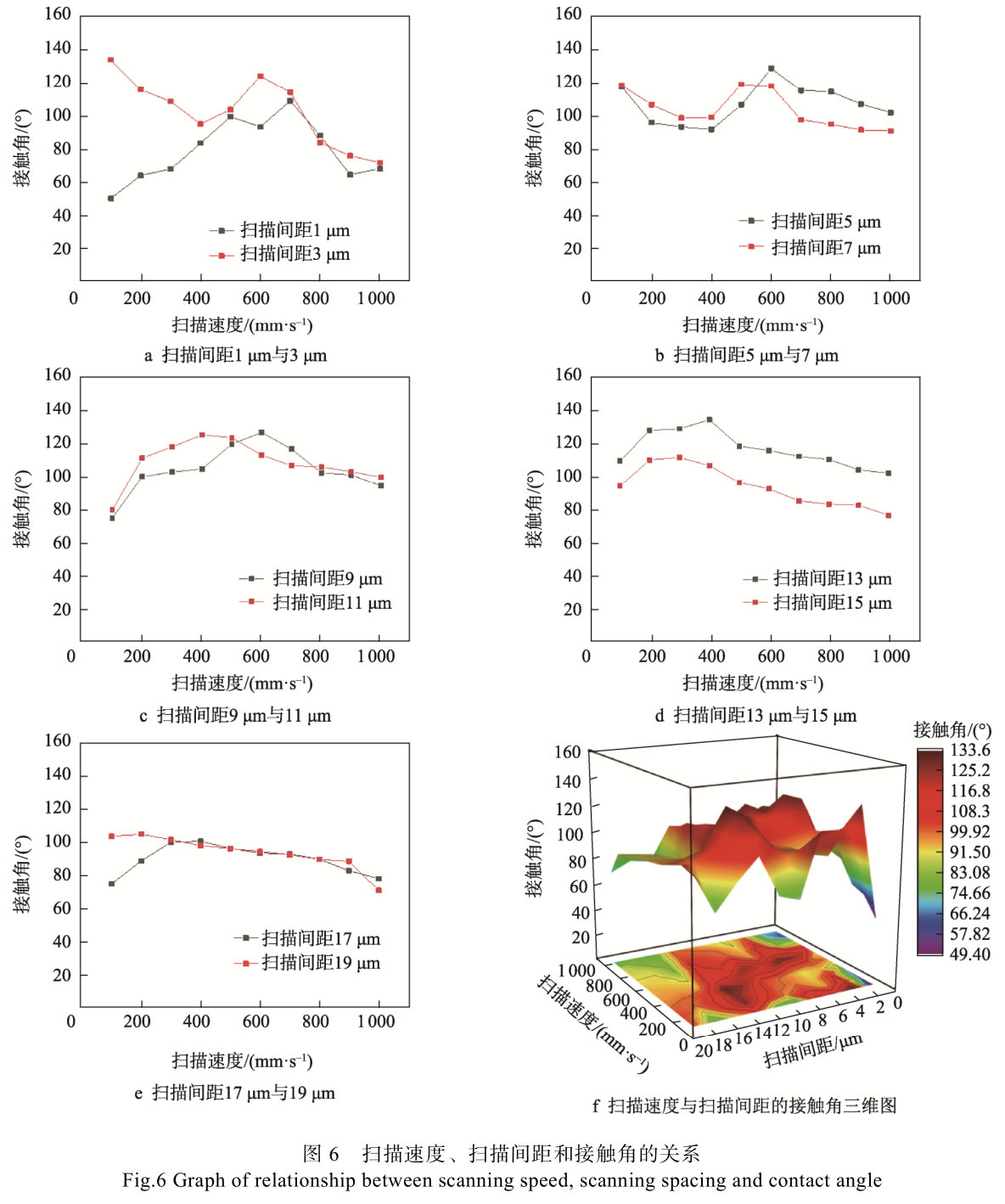

通過使用接觸角測量儀測量圖 2 各個顏色樣本的接觸角數據如圖 6 所示。從圖 6 中數據可以看出，大部分顏色樣本具備疏水特征，尤其當掃描間距為5、7、13 μm 時，不論在何種激光掃描速度下均表現為疏水性。經接觸角測量，原始 TB5 鈦合金表面的靜態接觸角為 46.77°，如圖 7a 所示，表現出親水性，與文獻[14]結果一致。而圖 7b、c 及圖 6 展示出的顏色樣本的疏水結果，顯然與傳統的接觸角 Wenzel 理論[15]不符。為了更細致地討論該問題，圖 8 給出了圖3e、f 非裂紋區域的放大細部圖像，可見激光著色過程中會在金屬 TB5 表面形成微觀結構，即微納米級的凹凸結構，該結構使得激光處理后的 TB5 表面接觸液體時形成 C-B（Cassie and Baxter）模式，從而形成了疏水結構。另外，3.3 節中結果表明了激光處理TB5 后有 TiO₂ 和 V₂O₅ 生成，V₂O₅ 可能導致了 TiO₂結構潤濕性的變化[16]；此外，有文獻表明脈沖的大小也會導致鈦合金表面潤濕性的不同，低脈沖形成氧化物少而誘導成疏水性表面[17]，本文中使用的正好是低脈沖激光。

綜上可見，通過激光處理 TB5 材料表面，不僅可以形成多種變化的顏色，激光通過作用在材料表面上產生氧化膜以及微納米級的凹凸結構，還可改變其表面親疏水性。這使得激光處理鈦合金表面技術有更大的推廣空間，例如商用的彩色圖標、彩色防偽碼等，既可改變表面顏色，使之具有區分性和美觀性，還因疏水性能而具備自清潔性，提高自身表面的耐污染性能和耐腐蝕性能。

3.5 激光打標著色應用

如圖 9 所示，根據圖 2 展現的著色規律在 TB5表面制作了圖案，證實了激光打標著色實際應用于金屬包裝的可行性。在圖 9 中可用肉眼觀測到不同位置具有不同的顏色特征，由于激光處理工藝參數的唯一性，顯然可將該技術形成的特有顏色特征用于區分正規與假冒商標的產品。其次，不同色塊的潤濕性特征也有不同的接觸角，用戶可以根據潤濕性的不同來判斷是否為正品，更進一步的增強產品的防偽功能。由此根據已測試的實驗數據可以在金屬包裝表面打標任何具有顏色圖案的形狀，并且激光打標著色工藝相較于傳統激光打標技術具有以下優點：一是在鈦合金表面激光著色使用色彩變化來代替傳統單一深度式標記形式的激光打標，更具實用性；二是鈦合金激光表面著色使用功率小，避免因為傳統打標的應力集中而造成包裝的破損。

4、 結語

本文通過調節納秒激光的功率、頻率、掃描速度、掃描間距等參數，在 TB5 鈦合金表面通過激光打標著色技術得到了不同顏色樣本與處理后金屬表面潤濕性之間的關系。證明了通過調節激光參數集可同時改變金屬的著色效果以及潤濕性。主要結論如下：

1）納秒激光掃描速度是影響鈦合金表面氧化膜著色效果的重要因素之一。隨著掃描速度的增加，可以直接觀察到顏色呈現變化趨勢。同時，由 SEM 可以觀察到樣品表面粗糙度的增加，氧化的程度會加劇且其過程會更不均勻。由于掃描速度的變化能影響氧化反應的速率和均勻性，因此在鈦合金表面激光打標著色工藝中，合理控制掃描速度具有重要意義。

2）不同掃描速度、掃描間距下的表面潤濕性不同。其中當掃描速度為 500、600 mm/s，激光掃描間距為 5、7、13 μm 時，其潤濕性均為疏水性，可通過激光著色實現具有不同顏色特征、不同潤濕性能的商標圖案用于金屬包裝的防偽。
