欧美亚洲日韩在线在线影院,国产香蕉尹人在线观看视频,国产精品极品美女自在线观看免费,亚洲中文久久精品无码浏不卡,久久婷婷五月综合中文字幕,国产午夜亚洲精品不卡网站,99热在线精品国产观看,狠狠噜天天噜日日噜av

R60702鋯鎢極氬弧焊焊接工藝研究

發布時間: 2024-06-03 18:15:04    瀏覽次數:

由于鋯具有優異的耐腐蝕性,鋯在醋酸、PTA、醋酐、聚甲醛以及氯化聚乙烯等裝置中得到了大量的應用[1-4] 。近年來,隨著我國工業技術的發展以及對鋯材的深入研究,從海綿鋯的冶煉到板材、鍛件、管材的生產均實現了國產化 [5-6] 。隨著我國化工行業大型化的發展,鋯材的使用量也隨之增多,國內也完善了自己的材料標準及設計制造標準。2010 年,國家質量監督檢驗檢疫總局與國家標準化委員會共同發布了 《鋯及鋯合金牌號和化學成分》(GB/T 26314) 標準,同年國家能源局發布了 《鋯制壓力容器》(NB/T 47011) 標準,為鋯制容器設備的設計制造提供規范化及標準化標準,《固定式壓力容器安全技術監察規程》(TSG 21—2016) 也將 NB/T 47011 標準列入協調標準中。鋯材的焊接是設備制造過程中的關鍵工藝,合格的焊接接頭質量是保證設備安全使用的關鍵。

1 、R60702 鋯性能介紹

1.1 物理性能

鋯的活性高,極易受空氣的氧化,在鋯的表面形成一層致密的氧化膜,提高其耐腐蝕性。鋯的密度為 6.49g/cm3,熔點為 1845℃,其熔點高于鈦、鎳、鋼、銅、鋁等材料。鋯在常溫時的熱導率約為20.8W/(m·K),比銅、鋁、鎳都低,與鈦和奧氏體不銹鋼相接近。鋯的室溫熱膨脹系數比鈦更低,約為 5.8 ×10-6 ℃。鋯的彈性模量較低,室溫時約為99.3GPa,僅為鋼的一半,在同樣的應力作用下,鋯的彈性變形量約為鋼的兩倍 [7] 。

1.2 化學成分及力學性能

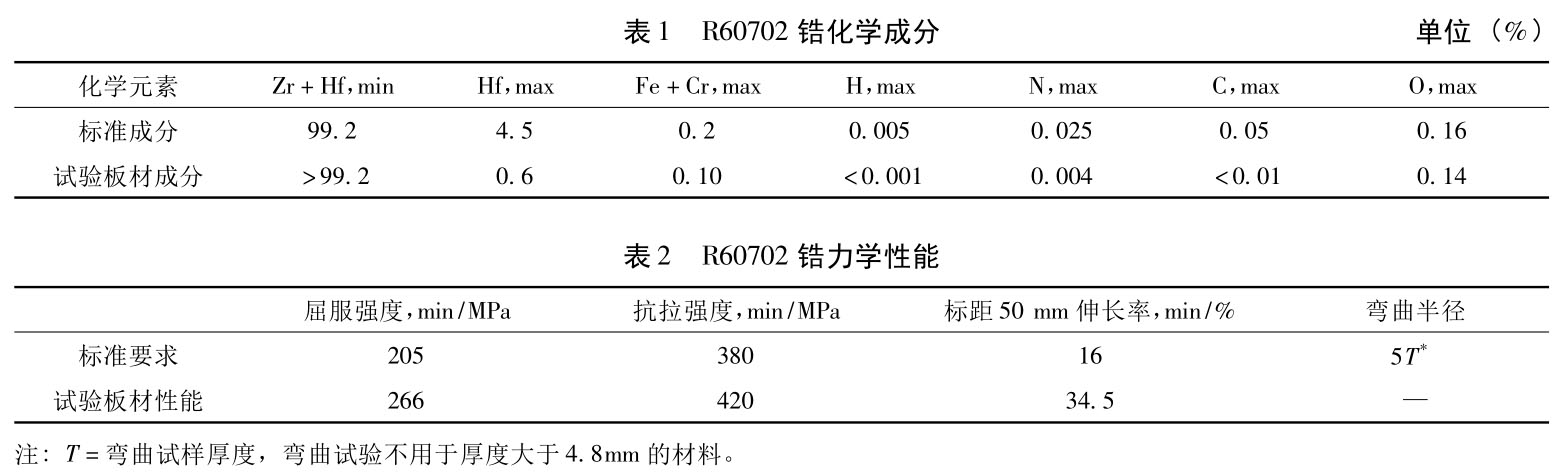

R60702 鋯為工業級鋯,其化學成分及力學性能滿 足 ASME SB—551 標 準 的 要 求,SB—551R60702 鋯相當于我國 GB/T 26314—2010 標準中的Zr-3。R60702 鋯由于其良好的耐腐蝕性與力學性能,常用于非核能級壓力容器的選材,其具體的化學成分及力學性能見表 1、表 2。


1.3 晶體結構

R60702 鋯在常溫下為密排六方晶體結構,即α-Zr 結構。R60702 鋯在 865℃ 時發生相變,從 α相 (密排六方晶格) 結構轉變為 β 相 (體心立方晶格) 結構。R60702 鋯中的氧元素、氮元素為 α相穩定化元素,提高 α 相到 β 相轉變的溫度[8] 。

2 、鋯的焊接

2.1 鋯的焊接性

鋯的焊接性較好,但由于其熔點較高,焊接時需要采用較大的焊接電流施焊,又由于鋯的導熱性差,電弧停留時間過長,會導致熱影響區粗晶,因此鋯的焊接應采用適當的大電流快速焊工藝。在高溫下,鋯與氫、氧、氮、碳等間隙元素發生反應,產生脆性化合物,導致沿晶開裂。為避免氫的吸附,必須將所有濕氣從鋯的表面清除,焊接保護氣體露點溫度應在 -50℃或更低。氧、氮主要來源于大氣,焊接時必須做好保護,避免焊縫吸氧、吸氮。碳通常來自清潔過程中沒有被完全去除的污垢或油脂,同時焊接區域清理得不干凈也會增加焊接氣孔的傾向。

2.2 鋯的焊接保護

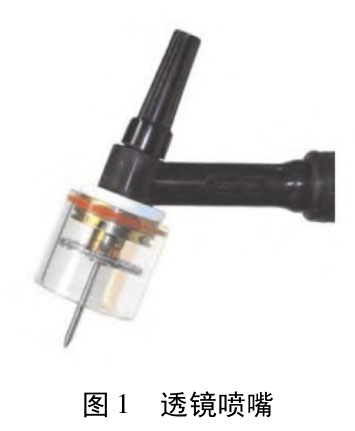

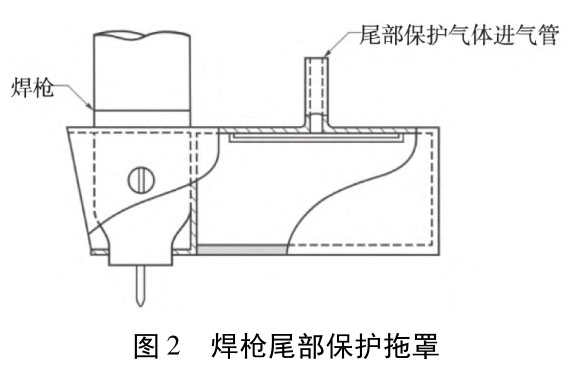

鋯焊接時,GTAW 焊應采用 99.999% 的高純度氬氣進行保護,保護噴嘴應采用大直徑的噴嘴,最好使用帶有氣體均勻化絲網的透鏡噴嘴,如圖 1所示。鋯焊接時,除焊接熔池需要保護外,背面焊縫及尾部焊縫也同時需要保護,氬弧焊槍要帶有尾部拖罩,如圖 2 所示。拖罩使溫度高于 400℃的焊接接頭置于惰性氣體的保護之下,避免高溫時與空氣接觸,受到空氣污染。



2.3 鋯焊接保護效果的要求

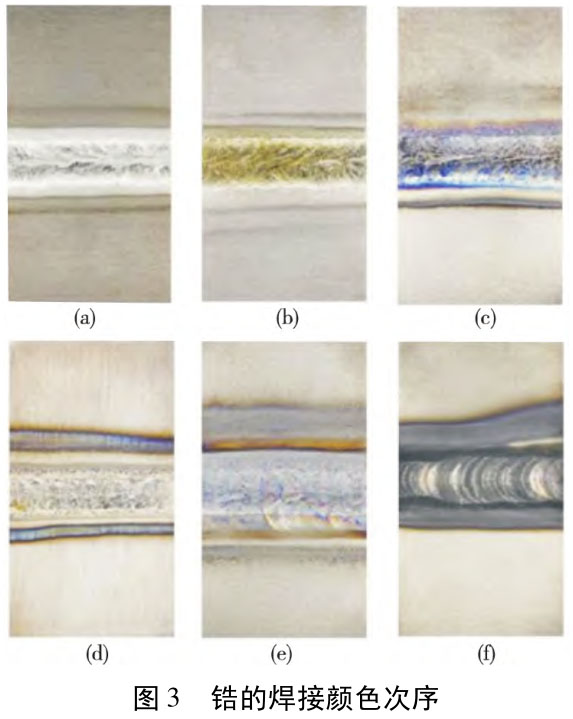

鋯的焊縫和熱影響區的表面顏色是鋯焊縫驗收的重要指標, 《鋯制壓力容器》(NB/T 47011) 標準與 《鋯及鋯合金熔焊指南》(AWS G2.5) 標準均對鋯焊接保護效果提出了要求,鋯焊縫和熱影響區表面顏色的規定見表 3。對于鋯的焊接表面顏色的要求,AWS G2.5 標準采用了更為直觀的圖片形式表達,如圖 3 所示。對于圖 3 (a) 中的銀白色為正確保護后的顏色,圖 3 (b) 中的金黃色表明受到輕微的污染,但可以接受,其表面的金黃色可采用潔凈的不銹鋼刷去除。圖 3(c)、(d)中的深藍色、紫色表明焊縫及熱影響區受到中度污染,需要將表面焊縫去除。圖 3(e)、(f)中的黃灰色、灰色表明焊縫及熱影響區受到嚴重的污染,不僅需要將表面焊縫去除掉,還需要將焊縫每側的熱影響區去除掉。



2.4 鋯的焊接環境

鋯的焊接應在空氣潔凈、無污染、無煙、無金屬粉塵的潔凈環境下進行,焊接場所應為獨立的區域,須避免與碳鋼材料接觸,防止被鐵銹污染。焊工衣著鞋帽手套等應清潔無污染、鞋底干凈。

3 、焊接試驗

R60702 鋯焊接后通常不需要進行焊后熱處理,但制作過程中受部件的冷加工變形率過大的影響,焊縫需要隨部件進行消應熱處理,或者因成形工藝的需要,部分部件焊后采用了熱成形的工藝,因此根據設備制造的需要,進行了焊態、550℃ ×6h 熱處理以及 620℃ ×6h 熱處理的工藝評定試驗,試驗對應編號分別為 G-1、G-2、G-3。

3.1 坡口制備

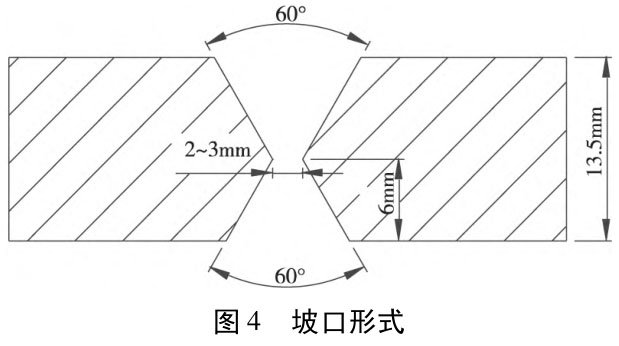

焊接過程中由于焊接應力的作用,不可避免會產生焊接變形,為了減小試板的焊接變形,試板的坡口設計成雙面坡口形式,試驗所用的 R60702 鋯板材厚度為 13.5mm,具體的坡口形式如圖 4 所示。為了保證焊接坡口精度與質量,坡口加工采用銑床機械加工的方法。


3.2 焊材的選用

工藝評定試驗采用與 R60702 鋯化學成分及力學性能相匹配的 ERZr-2 焊絲進行焊接,焊絲滿足AWS A5.24 標準要求。ERZr-2 焊絲焊后得到的焊縫金屬具有良好的強度和塑性,其抗拉強度值≥380MPa [11] 。

3.3 試板的焊接

試板焊接前,采用電動合金磨頭對坡口及其兩側 25mm 的母材進行刮磨,去除坡口及母材表面的氧化膜,并采用丙酮對坡口面及坡口兩側的母材進行清洗,以保證焊接區域無油污。

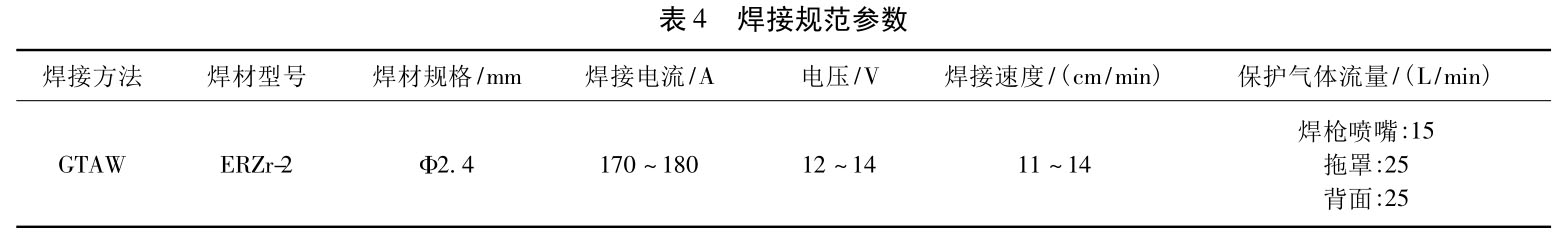

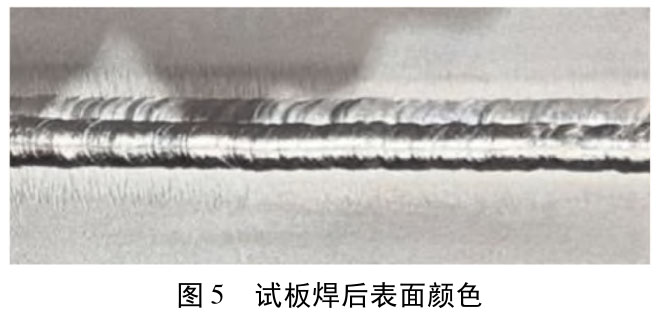

試板焊接采用 GTAW 焊接方法,焊槍噴嘴直徑為 Φ20mm,焊槍尾部帶有保護拖罩,背面氬氣保護 罩 長 度 與 試 板 長 度 相 同,保 護 氣 體 均 為99.999%高純度氬氣,試板具體的焊接規范參數見表 4。試板焊后焊縫及熱影響區表面顏色為銀白色,表明焊接過程中保護良好,未受到污染,試板焊后表面顏色如圖 5 所示。



3.4 試板焊后無損檢測

試板焊接后,按照 NB/T 47013 標準對 G-1、G-2、G-3 焊接試板進行 100% 滲透檢測以及 100%射線檢測。滲透檢測后未發現表面缺陷,射線檢測后,試板內部未發現裂紋、氣孔、未熔合、未焊透等缺陷,滲透檢測及射線檢測結果滿足標準的要求。

3.5 焊后熱處理

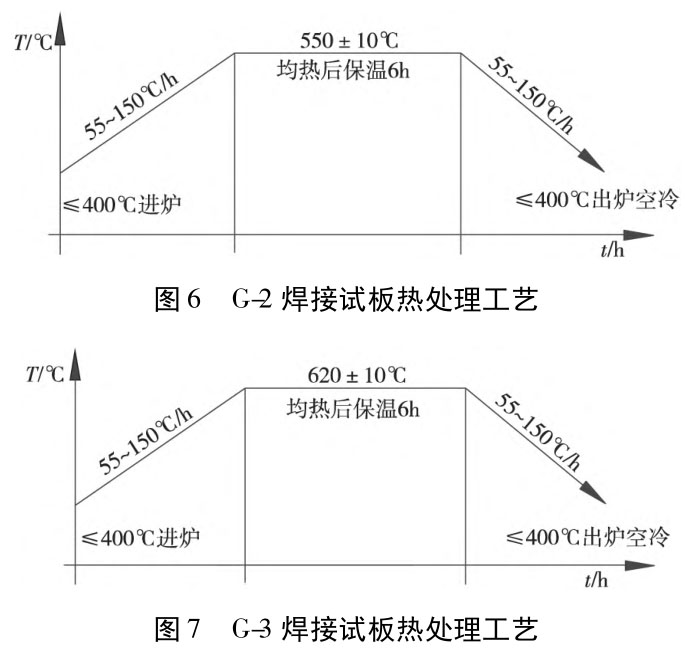

G-2、G-3 焊接試板采用電爐進行焊后熱處理,熱處理時每塊試板布置 2 支熱電偶,具體的熱處理工藝見圖 6、圖 7。


4、 試驗結果與分析

G-1、G-2、G-3 焊接試板按照 《鋯制壓力容器》(NB/T 47011) 標準的附錄 B 進行焊接工藝評定試驗,每個試板進行拉伸試驗 2 件、面彎及背彎試驗各 2 件,同時又增加了硬度、宏觀金相、微觀金相等試驗。

4.1 拉伸試驗

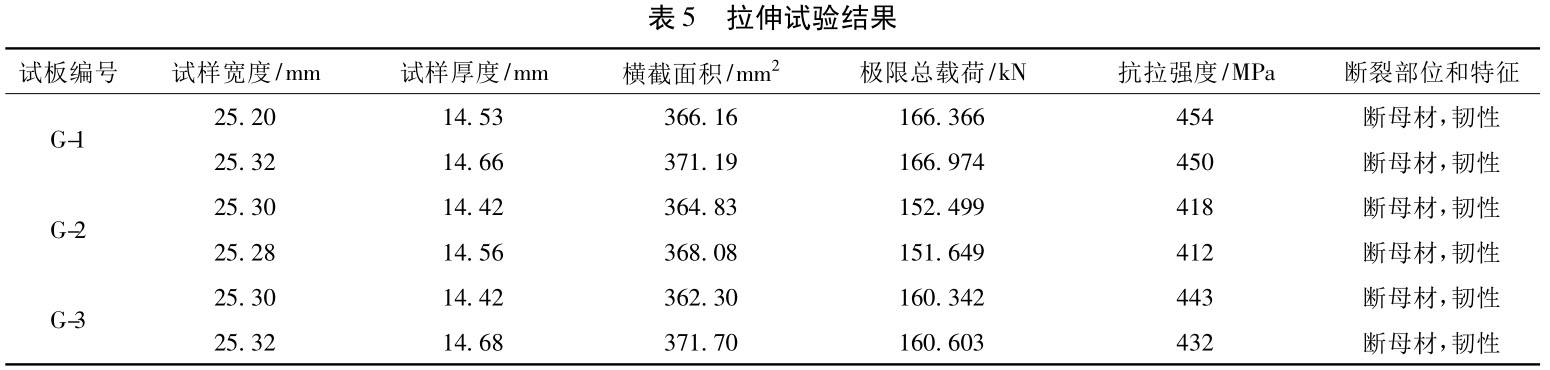

對 G-1、G-2、G-3 焊接試板按照 NB/T 47011附錄 B 圖 B.6 制取緊湊型板接頭帶肩板形拉伸試樣,在萬能拉伸試驗機上進行試驗,拉伸試驗結果見表 5。從表 5 的拉伸試驗結果來看,拉伸試驗的抗拉強度值均大于 R60702 母材標準的下限值380MPa,滿足標準的要求。


4.2 彎曲試驗

彎曲試驗按照 NB/T 47011 附錄 B 圖 B.10(a)、(b) 圖樣,每個試板取 2 個面彎試樣和 2 個背彎試樣。經 180°彎曲后,均無裂紋。焊接接頭經過彎曲變形后,表面沒有任何開裂,這表明焊接接頭在焊態和經歷過 550℃ × 6h、620℃ × 6h 熱處理態后均具有良好的致密性和塑性。

4.3 硬度試驗

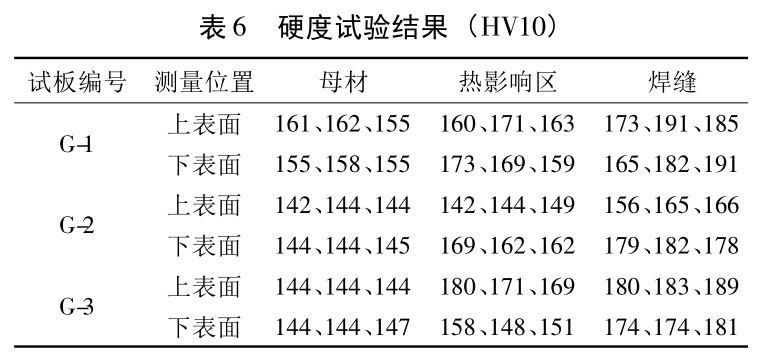

硬度是鋯焊接的一個重要性能指標,焊縫及熱影響區硬度的升高除受自身微觀組織的影響外,還和焊接保護效果有關。鋯焊接過程中如保護不當,造成焊縫及熱影響區吸收了氫、氧、氮元素,也會導致硬度升高。硬度試驗按照 《金屬材料—維氏硬度試驗》(GB/T 4340.1) 標準對 G-1、G-2、G-3試板的焊縫、熱影響區、母材進行硬度試驗,硬度試驗結果 (HV10) 見表6。G-1、G-2、G-3 試板焊縫及熱影響區的硬度與各自母材硬度之差均不超過50HV10,滿足工程規范的要求,這進一步證明在焊接過程中,焊接保護良好,焊縫及熱影響區未造成污染。


4.4 宏觀金相試驗

宏觀金相試驗按照 《金屬材料焊縫破壞性試驗—焊縫宏觀和微觀檢驗》(GB/T 26955—2011)標準對 G-1、G-2、G-3 試板的焊接接頭進行試驗。

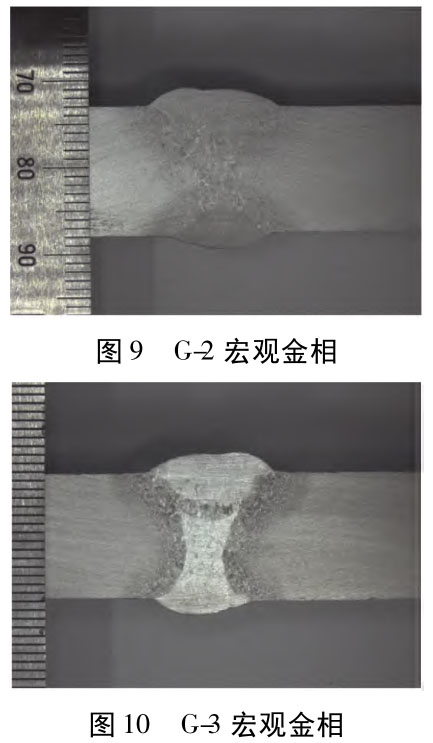

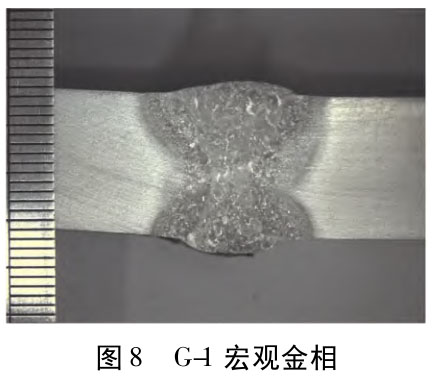

G-1、G-2、G-3 宏觀金相如圖 8 ~ 圖 10 所示,三個宏觀金相試樣的焊縫金屬與母材熔合良好,無裂紋、道間未熔合、未焊透等缺陷,證明 R60702 鋯采用 GTAW 焊接方法,焊接接頭質量可靠穩定。



4.5 微觀金相試驗

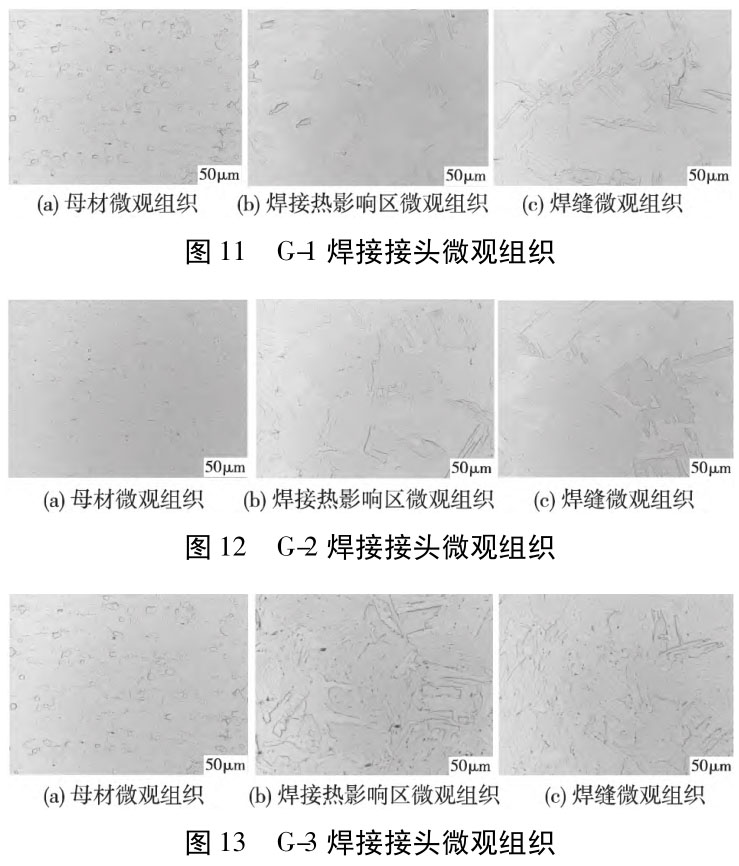

微觀金相試驗按照 《金屬材料焊縫破壞性試驗—焊縫宏觀和微觀檢驗》(GB/T 26955—2011)標準對 G-1、G-2、G-3 試板的焊縫、熱影響區、母材進行試驗。微觀金相試樣在電子顯微鏡下放大200 倍觀察,焊縫及熱影響區未見顯微缺陷,微觀金相如圖 11 ~ 圖 13 所示。


從圖 11(a)、圖 12(a)、圖 13(a)母材的微觀組織來看,均為 α 相等軸晶。圖 11(b)與圖 12(b)熱影響區的微觀組織,圖 11(c)與圖 12(c)焊縫的微觀組織基本一致,熱影響區與焊縫均為片狀 α'相(即鋯的馬氏體相)。圖 11 ( b)、圖 11 ( c) 與圖 12(b)、圖 12(c)微觀組織的一致性也表明了焊接接頭在經歷了 550℃ ×6h 的熱處理后,組織上未發生明顯的再結晶。圖 13(b)、圖13(c)焊接熱影響區及焊縫微觀組織同樣為片狀的 α'相,但相對于圖11(b)、圖11(c),圖12(b)、圖12(c)的微觀組織其晶粒組織更加細小,表明經過 620℃ ×6h 的焊后熱處理后,焊縫及熱影響區發生了再結晶。

鋯的相變點溫度為 865℃,在相變溫度之上鋯的組織為 β 相,受焊接熱源的作用,焊縫及熱影響區的溫度均高于 865℃,焊后高溫狀態的焊縫和熱影響區從 β 相快速冷卻至室溫時,組織的晶格結構發生切變,形成片狀的馬氏體,致使焊縫和熱影響區的組織形態最終為馬氏體組織。

4.6 綜合分析

相對比 G-1 試板焊態的抗拉強度,G-2 試板550℃ ×6h 以及 G-3 試板 620℃ ×6h 熱處理后的抗拉強度均有所下降,這表明焊后熱處理會導致焊接接頭強度下降。通過 G-2 試板與 G-3 試板拉伸試驗數據對比,550℃ ×6h 熱處理后的抗拉強度下降要比 620℃ × 6h 熱處理后的抗拉強度下降明顯。從G-2 試板與 G-3 試板焊接接頭的微觀組織對比來看,經過 620℃ ×6h 焊后熱處理后的組織發生了再結晶,晶粒得到了細化,因此 G-3 試板焊接接頭抗拉強度下降較少。

通過對微觀組織的觀察,焊縫及熱影響區硬度的升高主要是由于焊縫、熱影響區與母材的組織差異性導致的。相對于母材的 α 相而言,α'相其硬度相對較高,焊縫及熱影響區 α'相的生成使焊縫和熱影響區硬度升高。從硬度數據的結果可以看出,α'相導致的硬度升高是有限的,從彎曲試驗的結果來看,α'相的產生并不會導致焊接接頭塑性有明顯的下降。

5、 結語

本文通過對 R60702 鋯的物理性能、化學成分、力學性能、焊接性能進行分析,并根據上述一系列試驗結果及相關分析,可以得出以下4 個結論:

(1) R60702 鋯采用鎢極氬弧焊焊接,焊槍采用尾部拖罩保護,背面也采用氬氣保護罩進行保護,可獲得銀白色的焊縫金屬。無損檢測的合格性以及宏觀金相試驗的合格性,均表明采用鎢極氬弧焊焊接方法質量可靠穩定。

(2) R60702 鋯采用鎢極氬弧焊焊接,焊材采用 ERZr-2 焊絲,在焊態、550℃ × 6h 熱處理態、620℃ ×6h 熱處理態下的抗拉強度與彎曲性能均能滿足標準的要求。與焊態相比,經歷 550℃ ×6h 熱處理后的焊接接頭其抗拉強度下降明顯,經歷620℃ ×6h 熱處理后的焊接接頭其組織發生了再結晶,晶粒得到了細化,抗拉強度下降不明顯。

(3) 焊縫及熱影響區的硬度值不高于母材硬度值 50HV10,滿足工程規范的要求,證明焊接時保護良好,焊縫及熱影響區未受到氫、氧、氮的污染。焊縫及熱影響區硬度的升高,主要是由于微觀組織中生成的 α'相導致的。

(4) R60702 鋯焊態及 550℃ ×6h、620℃ ×6h熱處理后的焊縫及熱影響區組織均為片狀 α'相,但經歷 620℃ ×6h 熱處理后的焊縫及熱影響區發生了再結晶,組織得到了細化。

參 考 文 獻

[1] 朱廣. 鋯材化工離心泵的國產化及其在醋酸化工領域的應用 [J]. 乙醛醋酸化工,2012 (5): 16-17.

[2] 康彥,陳婷婷,季琳,等. 國產鋯材在醋酸項目中的成功應用及展望 [J]. 精細化工原料及中間體,2011 (10):14-16.

[3] 王應植,袁彪,浦江,等. 純鋯反應器焊接工藝 [J].焊接技術,2008,37 (4): 3.

[4] 賈瑞亭,劉小峰. 醋酐反應釜 R60702 鋯板開裂原因分析[J]. 理化檢驗: 物理分冊,2014,50 (8): 610-612.

[5] 楊鋒,尉北玲,王旭峰. 核級鋯合金研究現狀及我國核級鋯材發展方向 [J]. 金屬世界,2016 (3): 5.

[6] 李向東,嚴學波. 軋制溫度對 R60702 寬幅中厚鋯板組織性能的影響 [J]. 中國鈦業,2012 (3): 3.

[7] 全國鍋爐壓力容器標準化技術委員會. NB/T 47011—2010《鋯制壓力容器》標準釋義 [M] .北京: 中國計量出版社,2010: 107-108.

[8] American welding society. AWS G2.5 Guide for the fusion weld-ing of Zirconium and Zirconium alloy [S] .2012.

[9] 孔麥船,張偉,朵元才,等. 鋯 (R60702) PAW + TIG 焊接技術試驗研究 [J]. 中國化工裝備,2019 (3): 4.

[10] 龍騰,黃堅,戴軍. R60702 鋯材 C02 激光焊的氣體保護及接頭 的 組 織、力 學 性 能 [J]. 機 械 工 程 材 料,2013,37 (7):48-52.

[11] ASME boiler and pressure vessel committee on material. ASME BPVC Ⅱ.Part.C,SFA-5.24/SFA5.24M,Specification for Zir-conium and Zirconium-alloy welding electrodes and rods [S].2021.

無相關信息
在線客服
客服電話

全國免費服務熱線
0917 - 3388692
掃一掃

bjliti.cn
利泰金屬手機網

返回頂部

↑

天天做日日做天天做| 高潮潮喷奶水飞溅视频无码| 国产精品午睡沙发系列| 久久欧美一区二区三区性牲奴| 日本边添边摸边做边爱边| 久久婷婷久久一区二区三区| 国产蝌蚪视频在线观看| 亚洲精品国精品久久99热一| 亚洲国产欧美在线人成app| 最新国产在线拍揄自揄视频| 国产成人亚洲综合精品| 国产丝袜在线精品丝袜不卡| 欧美另类图区清纯亚洲| 国产麻豆精品av在线观看| 亚洲精品中文字幕制| 人人妻人人澡人人爽国产 | 色老板精品视频在线观看| 国产精品a免费一区久久电影| 成年轻人网站色直接看| 亚洲色大成网站www在线观看| av无码中文一区二区三区四区| 18禁裸乳啪啪无遮裆网站| av色综合久久天堂av色综合| 宅宅午夜无码一区二区三区| 国产亚洲精品久久av| 久天啪天天久久99久孕妇| 97久久草草超级碰碰碰| 亚洲欧洲中文日韩av乱码| 亚洲欧美中文日韩v在线97| 麻豆成人传媒一区二区| 本道久久综合无码中文字幕| 久久性色欲av免费精品观看| 国产开嫩苞视频在线观看| 亚洲红杏成在人线免费视频| 51久久国产露脸精品国产| 亚洲精品人成网线在线播放va| 久久99精品久久久久久齐齐| 国产精品被窝福利一区| 国产乱人视频在线播放 | 黑人巨大无码中文字幕无码| 天天澡天天揉揉av无码| 中文字幕不卡av无码专线一本| 极品少妇一区二区三区四区| 大香大香伊人在钱线久久| 国产欲女高潮正在播放| 538prom精品视频在线播放| 欧美精品亚洲精品日韩已满十八| av老司机福利精品导航| 亚洲r成人av久久人人爽| 精品国产一区二区av麻豆| 免费精品国偷自产在线在线| 成年女人毛片免费观看97| 手机看片精品国产福利| 中文字幕人妻无码专区app| 人妻丰满熟妇aⅴ无码区| 狠狠色婷婷丁香综合久久韩国电影| 亚洲精品天天影视综合网| 亚洲乱码一区二三四区ava| 伊人久久大香线蕉avapp下载 | 97人摸人人澡人人人超一碰| 亚洲va欧美va国产综合| 成人禁片免费播放35分钟| 欧美精品无码久久久久久| 97人摸人人澡人人人超一碰| 亚洲综合色婷婷六月丁香宅男大增| 最新在线精品国自产拍视频| 国产亚洲欧美日韩一区图片| 久久伊人热热精品中文字幕| 国产精品乱码久久久久久软件| 最新国产在线拍揄自揄视频| 国产亚洲精品久久久久久武则天| 成年无码av片| 国产欧美国产综合每日更新| 97人妻中文字幕总站| 久99国产精品人妻aⅴ| 亚洲色大成网站www在线观看| 蜜臀精品国产高清在线观看| 97人摸人人澡人人人超一碰| 国产黄三级高清在线观看播放| 巨胸美乳无码人妻视频| 日亚韩在线无码一区二区三区| 狠狠色成人综合网| 亚洲综合成人av一区在线观看| 玖玖资源站亚洲最大成人网站| 国产精品www夜色视频| 野花社区视频www官网| 精品国产美女福到在线不卡| 亚洲色精品vr一区二区| 亚洲va中文字幕无码一区| 国产片av国语在线观看手机版| 久久亚洲色www成人| 97影院理论片手机在线观看| 国产丝袜在线精品丝袜不卡| 日日日日做夜夜夜夜无码| 一本久道综合在线无码88 | 欧洲国产在线精品手机版| 99久久国产综合精品swag| 蜜臀久久99精品久久久久久做爰| 国产精品成人永久在线四虎| 欧洲极品无码一区二区三区| 午夜成人1000部免费视频| h漫全彩纯肉无码网站| 国产精品99久久精品| 亚洲日韩av无码一区二区三区| 在线观看亚洲精品国产福利片| 特级国产午夜理论不卡| 天天躁日日躁狠狠躁性色av| 人妻无码av一区二区三区精品| 亚洲女人自熨在线视频| 欧美丰满熟妇vaideos| 成年入口无限观看免费完整大片| 97人妻中文字幕总站| 亚洲精品99久久久久久欧美版| 精品综合久久久久久888蜜芽| 国产精品久久久影视青草| 婷婷国产天堂久久综合亚洲| 亚洲аv电影天堂网| 老司机午夜精品99久久免费| 久久天天躁狠狠躁夜夜夜 | 国产日韩在线亚洲色视频| 久久无码国产日本欧美| 精品人妻无码视频中文字幕一区二区三区 | av天堂亚洲区无码小次郎| 国自产精品手机在线观看视频| 一本到中文无码av在线精品 | 亚洲欧美综合一区二区三区| 四虎永久在线精品免费下载| 国产成人欧美视频在线观看| 亚洲成av人片无码不卡| 久久超碰色中文字幕超清| 四虎影视国产精品永久在线| 国产精品色无码av在线观看| 亚洲午夜成人精品无码 | 久久999精品国产只有精品 | 亚洲va欧美va国产综合| 夜色资源站www国产在线视频| 国产在线无码视频一区二区三区| 国产高清精品综合在线网址| 国产色视频网站免费| 国产成人免费高清直播| 国产va免费精品高清在线观看| 欧美精品亚洲日韩aⅴ| 精品国产美女福到在线不卡| 色欲久久人妻内射| 国产狂喷水潮免费网站www| 国产午夜成人无码免费看| 免费精品国偷自产在线2020| 精品国产乱码久久久久乱码| 国产精品一区在线蜜臀| 欧美人成视频在线视频| 日韩加勒比无码人妻系列| 麻豆果冻传媒精品国产av| 狠狠色成人综合网| 国产午夜无码片在线观看网站| 18禁黄无码免费网站高潮| 青青草国产成人久久电影 | 精品99日产一卡2卡三卡4| 亚洲在av人极品无码网站| 成年网站未满十八禁视频天堂| 污污污污污污污网站污| 51国产黑色丝袜高跟鞋| 亚洲午夜福利院在线观看| 狠狠综合久久狠狠88亚洲| 曰韩免费无码av一区二区| 亚洲女人色综合小说| 狠色狠色狠狠色综合久久| 加勒比无码人妻东京热| 国产精品一区在线蜜臀| 成年无码av片| 国产精品国产三级欧美二区| 岛国精品一区免费视频在线观看| 精品国产aⅴ一区二区三区| 在线无码中文字幕一区| 国产精品第一二三区久久蜜芽| 亚洲欧美日本中文字不卡| 最新国产在线拍揄自揄视频| 国产成人精品无缓存在线播放| 中国做爰国产精品视频| 影音先锋无码aⅴ男人资源站| 野花社区视频www官网| 国产午夜亚洲精品区| 欧美牲交a欧美牲交aⅴ免费下载| 97欧美精品系列一区二区| 国产欧美另类久久久精品丝瓜| 国产亚洲日韩a欧美在线人成| 国产九九99久久99大香伊| 国产av一区二区三区天堂综合网| 国产成人18黄网站| 亚洲日韩在线观看免费视频| 国产人无码a在线西瓜影音| 无码人妻一区二区三区四区av| 性欧美videofree高清精品| 国产高潮流白浆视频| 美女视频黄的全免费视频网站| 亚洲系列一区中文字幕| 捆绑白丝粉色jk震动捧喷白浆| 尤物av无码国产在线观看| 亚洲中文字幕无码卡通动漫野外| 色一情一乱一伦麻豆| 久久国产主播福利在线| 狠狠色噜噜狠狠色综合久| …日韩人妻无码精品一专区| 欧美肥妇毛多水多bbxx水蜜桃| 久99国产精品人妻aⅴ| 国产开嫩苞视频在线观看| 在线天堂资源www在线中文 | 男人天堂2018亚洲男人天堂| 国产男女猛烈视频在线观看| 两个人看的www免费视频中文| 亚洲国产成人久久综合一区 | 久久中文字幕人妻av熟女| 久久久久久一区国产精品| 久久无码国产日本欧美| 成人午夜电影福利免费| 欧美日韩综合在线精品| 亚洲和欧洲一码二码区别7777 | 97久久久综合亚洲久久88| 亚洲欧美韩国综合色| 东京热无码国产精品| 国外av片免费看一区二区三区| 少妇人妻系列无码专区系列| 狠狠色丁香久久婷婷综合蜜芽五月| 福利姬国产精品一区在线| av免费无码天堂在线| 成年女人毛片免费观看97| 天天躁日日躁狠狠躁日日躁 | 国产成人影院一区二区三区| 国产成人精品日本亚洲18| 国产女主播白浆在线看| 国产欧美日韩亚洲一区二区三区| 亚洲欧美中文日韩v在线97| 亚洲欧美另类激情综合区| 中文字幕不卡av无码专线一本| 婷婷五月六月综合缴情| 国产精品人妻久久毛片高清无卡| 亚洲另类成人小说综合网| 99久久久国产精品消防器材| 久久俺也去丁香综合色| 樱花草在线社区www中国中文| 国产边摸边吃奶叫床视频| 两个人看的www免费视频中文| 人妻无二区码区三区免费| 国产精品亚洲欧美中字| 亚洲色大成网站www在线观看| 精品国产你懂的在线观看| 中国做爰国产精品视频| 国产成人免费高清直播| 人妻丰满熟妇ⅴ无码区a片| 亚洲精品一区二区三区四区久久| av老司机福利精品导航| 最新精品国偷自产在线| 国产在线精品99一卡2卡| 捆绑白丝粉色jk震动捧喷白浆| 久久综合色一综合色88欧美| 老司机久久99久久精品播放| 亚洲午夜福利院在线观看| 国产精品麻豆va在线播放| 亚洲人成网站日本片| 熟妇人妻无码中文字幕老熟妇 | 狠狠色狠狠色综合伊人| 日本毛x片免费视频观看视频| 国产av导航大全精品| 亚洲最大av无码网站| 久久―日本道色综合久久| 色一情一伦一区二区三| 精品国产乱码久久久久app下载| 欧美嫩交一区二区三区| 久久亚洲精品中文字幕一区| 中文字幕在线观看亚洲视频| 日韩av无码社区一区二区三区| 中文字幕一本性无码| 欧美国产日韩a在线观看| 2020国产成人精品影视| 国产免费午夜福利不卡片在线| 97人人超碰国产精品最新o| av色综合久久天堂av色综合| 国产精品麻豆va在线播放| 亚洲国产日韩欧美综合a| 精品玖玖玖视频在线观看| 中文字幕无码av不卡一区| 亚洲精品一区二区三区四区久久 | 狼人无码精华av午夜精品| 久久亚洲精品无码爱剪辑| 国产成+人+综合+亚洲欧美丁香花| 日本一高清二区视频久二区| 经典三级欧美在线播放| 东京热无码中文字幕av专区| 粗大猛烈进出高潮视频二| 国产免费午夜福利不卡片在线| 无码男男做受g片在线观看视频| 国产区精品福利在线社区| 在线看片免费人成视频电影| 一本色道婷婷久久欧美| 高清毛茸茸的中国少妇| 国产女同疯狂作爱系列| 久久婷婷综合色丁香五月| 亚洲春色av无码专区最| 黑人巨大无码中文字幕无码| 亚洲精品精华液一区| 成人性无码专区免费视频| 久久亚洲欧美日本精品| 国产精品99久久精品| 九九热久久只有精品2| 国产精品一区在线蜜臀| 国产日产欧产精品精品蜜芽| 久久久久久一区国产精品| 99久久无码私人网站| 国产亚洲精品久久久久久武则天| 国产精品自在线拍国产手机版 | 视频二区精品中文字幕| 97无码免费人妻超级碰碰碰碰 | 激情久久亚洲小说| 成年午夜免费韩国做受视频 | 日韩精品亚洲精品第一页| 国产乱人视频在线播放| 各种虐奶头的视频无码| 亚洲呦女专区| 亚洲国产成人av在线电影播放| 国产成年女人特黄特色毛片免| 67194成在线观看免费| 亚洲国产精品成人av在线| 天天躁日日躁狠狠躁人妻 | 狠狠五月深爱婷婷| 亚洲а∨天堂久久精品9966| 免费人成在线观看网站品爱网| 国产成人一区二区三区app| 亚洲精品无码久久久久app| 麻豆国产成人av在线播放| 精品 在线 视频 亚洲| 熟妇人妻无码中文字幕| 亚洲精品成人网站在线播放| 欧美性做爰片免费视频看| 97国产在线看片免费人成视频 | 色欲av巨乳无码一区二区| 国产亚洲精品合集久久久久| 天天综合网在线观看视频| 国产亚洲日韩欧美另类第八页| 国产成人18黄网站| 色噜噜狠狠成人中文综合| 果冻传媒av精品一区| 国产精品久久久久久久久软件| 欧美日韩中文国产一区| 亚洲人成网站日本片| 国产精品香蕉成人网在线观看| 天天躁日日躁狠狠躁日日躁 | 亚洲日韩va在线视频| 精品亚洲国产成人av不卡| 国产欧美国产精品第一区| 国产成人a无码短视频| 影音先锋人妻av中文字幕久久| 经典三级欧美在线播放| 黑人巨大精品oideo| 久久无码潮喷a片无码高潮| 国内精品自线在拍| 国产麻豆亚洲精品一区二区| 免费无码va一区二区三区| 日本最新高清一区二区三 | 成·人免费午夜无码视频| 亚洲国产老鸭窝一区二区三区| 亚洲精品日韩中文字幕久久久| 亚洲精品无码高潮喷水a片软| 久久精品国产99久久无毒不卡| 国产精品久久自在自线青柠| 日本一区二区三区免费播放视频站 | 国产精品无码a∨麻豆| 午夜福到在线a国产4 视频| 好大好猛好爽好深视频免费| 久精品视频在线观看免费| 天天摸天天摸色综合舒服网| 精品 在线 视频 亚洲| 无码精品国产dvd在线观看久9| 麻豆国产成人av在线播放| 国产成人精品97| 又黄又爽又色又刺激的视频| 精品国产美女福到在线不卡| 熟妇人妻无码中文字幕| 国产美女狂喷水潮在线播放| 免费无码成人av在线播| 久久久久国产精品人妻照片| 成人网站国产在线视频内射视频| 亚拍精品一区二区三区探花| 2020国产亚洲美女精品久久久| 亚洲gv白嫩小受在线观看| 69国产精品久久久久久人妻| 久久久久88色偷偷| 亚洲色欲在线播放一区二区三区| 国产精品一区二区亚瑟不卡| 国产成人亚洲综合精品| 中国性欧美videofree精品| 欧美 亚洲 另类 综合网| 久久久亚洲欧洲日产av| 国产精品国产三级国av麻豆| 国产高清在线精品二区| 亚洲欧美日本国产mag| 国产欲女高潮正在播放| 天天做日日做天天做| 动漫高h纯肉无码视频在线观看 | 高清破外女出血av毛片| 亚洲精品久久久www小说| 夜色资源站www国产在线视频| 人妻无码αv中文字幕久久| 一边捏奶头一边高潮视频| 午夜精品久久久久久久喷水| 国产精品aⅴ免费视频| 人妻综合专区第一页| 一本到无码av专区无码| 国产狂喷水潮免费网站www| 国产精品久久人妻无码| 四虎成人欧美精品在永久在线| 伊人精品久久久久中文字幕| 亚洲国产精品无码java| 国产精品天天看特色大片| 99久久无码私人网站| 久久久久国产精品麻豆ar影院| 首页 综合国产 亚洲 丝袜| 无遮高潮国产免费观看| 麻花传媒剧国产mv高清播放| 亚洲αv无码一区二区三区四区| 午夜福利午夜福利1000| 免费的国产成人av网站装睡的| 人妻无二区码区三区免费| 久久久久青草线蕉亚洲| 亚洲精品无码mv在线观看| 日韩人妻少妇一区二区| 一区二区三区高清日本vr| 丰满少妇人妻hd高清大乳在线 | 亚洲伊人久久大香线蕉| 色爽黄1000部免费软件下载| 国产成人精品一区二区秒播| 天天天天做夜夜夜做| aaa少妇高潮大片免费看| 久久精品中文字幕大胸| 日本乱人伦在线观看| 久久综合97丁香色香蕉| 天堂av成年av影视| 国产午夜精品一区二区三区老| 国产乱子伦视频大全| 少妇被粗大的猛烈进出动视频| 无码精品a∨在线观看无广告| 久久久久四虎精品免费入口| 性欧美videofree高清极品| 一本到中文无码av在线精品| 亚洲日韩在线a视频在线观看| 国产福利姬喷水福利在线观看| 亚洲欧洲日产国码无码网站| 免费观看18禁无遮挡真人网站| 2021自拍偷在线精品自拍偷| 中文无码高潮到痉挛在线视频| 丰满熟妇乱又伦精品| 老司机久久99久久精品播放| 国产成人啪精品午夜网站|
